引言

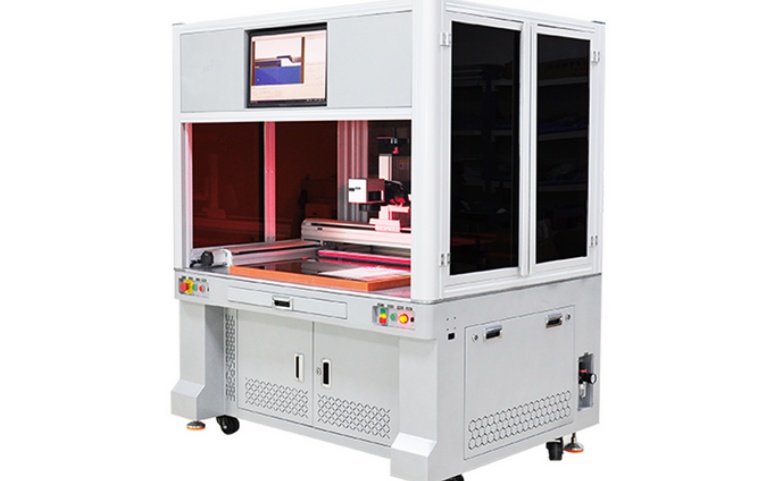

激光划线机是一种广泛应用于工业制造领域的设备，主要用于高精度切割、标记和划线作业，常见于电子、汽车和航空航天等行业。其核心部件之一是CCD（Charge-CoupledDevice）识别系统，该系统通过图像采集和处理，实时监控划线位置、形状和精度，确保生产过程的稳定性和产品质量。CCD识别系统能够检测工件的位置偏差、划线轮廓等，并自动调整激光参数，从而实现高效、精准的自动化生产。然而，在实际操作中，CCD识别系统可能因硬件故障、软件问题或环境因素出现异常，导致识别错误、划线偏差甚至生产中断。这不仅会影响产品合格率，还可能造成设备损坏和安全风险。

彩运网cy123因此，制定一套完善的CCD识别异常应急处理方案至关重要。本方案旨在提供系统化的应对措施，帮助操作人员快速诊断和解决异常问题，最小化生产损失，并强调预防为主的原则。通过实施本方案，企业可以提高设备可靠性，降低维护成本，并确保生产线的连续运行。下文将详细分析常见异常类型、应急处理步骤以及相关预防措施，为实际操作提供指导。

常见CCD识别异常类型

CCD识别异常可能由多种因素引起，主要包括硬件故障、软件问题和环境干扰。了解这些异常类型是有效处理的前提。

1.图像质量问题：这是最常见的异常，表现为图像模糊、噪声干扰或亮度不均。原因可能包括CCD摄像头镜头污染、老化或光源不足。例如，在灰尘较多的环境中，镜头积灰会导致图像失真，影响识别精度。

2.硬件故障：包括CCD摄像头损坏、连接线松动或电源问题。硬件故障往往导致系统无法正常采集图像，甚至完全失效。例如，频繁振动可能造成连接线脱落，引发识别中断。

3.软件问题：涉及识别算法错误、参数设置不当或软件版本不兼容。软件异常可能导致系统误判划线位置，例如，参数漂移会使CCD无法准确跟踪工件轮廓。

4.环境因素：光照变化、温度波动或电磁干扰都可能影响CCD性能。在强光或暗光环境下，CCD的曝光设置可能失效，造成识别偏差。

这些异常若不及时处理，可能导致划线精度下降、产品报废或设备停机。因此，操作人员需熟悉异常特征，以便快速响应。

应急处理方案

彩运网cy123本应急处理方案遵循“快速响应、分级处理、预防复发”的原则，分为七个步骤，从异常发现到系统恢复，确保操作有序进行。建议企业定期组织培训和演练，以提高团队应急能力。

步骤1:发现异常

操作人员应通过监控系统或现场观察及时发现CCD识别异常。常见迹象包括：

-设备报警或指示灯异常。

-划线位置偏差超过允许范围（例如，偏差大于0.1mm）。

-控制系统显示图像失真或识别失败。

彩运网cy123一旦发现异常，操作人员需立即记录时间、异常现象和可能影响，并通知维护团队。同时，暂停相关生产流程，防止问题扩大。

步骤2:初步检查

在专业维护人员到达前，操作人员可进行初步检查，以排除简单问题：

-硬件检查：确认CCD摄像头连接线是否牢固，电源是否正常。清洁镜头表面，使用专用擦拭布去除灰尘或污渍。

-环境检查：评估现场光照条件，避免强光直射或阴影干扰。必要时调整设备位置或加装遮光罩。

彩运网cy123-软件检查：查看系统日志，确认是否有错误代码。重启CCD识别软件，观察是否恢复正常。

初步检查应在5-10分钟内完成，若问题未解决，则转入诊断步骤。

步骤3:诊断故障

维护人员使用专业工具进行深入诊断，以确定异常根源：

-图像测试：通过CCD自检功能输出测试图像，分析清晰度、对比度和噪声水平。如果图像模糊，可能需更换镜头或调整焦距。

彩运网cy123-硬件测试：使用万用表检测电源电压，检查摄像头是否损坏。可替换备用CCD模块进行对比测试。

-软件诊断：运行诊断程序，检查识别算法参数是否偏移。查看历史数据，分析异常是否与软件更新相关。

诊断过程应记录详细结果，为修复提供依据。预计耗时15-30分钟，视问题复杂程度而定。

步骤4:临时措施

如果诊断显示无法立即修复，需采取临时措施以维持生产：

彩运网cy123-启用备用模式：切换至手动划线或备用CCD系统（如有）。调整工艺参数，降低划线精度要求，确保基本生产继续。

彩运网cy123-隔离故障区域：将异常设备隔离，避免影响其他工位。使用临时标记工具辅助作业。

-沟通协调：通知生产计划部门调整排程，优先处理非关键任务。

临时措施旨在最小化停机时间，但需确保安全，避免二次损坏。

步骤5:修复步骤

根据诊断结果，执行针对性修复：

彩运网cy123-硬件修复：更换损坏的CCD摄像头或连接线。确保安装牢固，并进行校准。例如，更换镜头后，需重新调整焦距和光圈。

-软件修复：重置识别参数至默认值，或升级软件版本。修复算法错误后，进行模拟测试验证。

-环境调整：改善光照条件，安装抗干扰装置。例如，在设备周围加装屏蔽罩，减少电磁影响。

修复过程中，应遵循设备手册操作，必要时联系供应商技术支持。修复后，需进行初步测试。

步骤6:验证和恢复

修复完成后，进行全面验证：

彩运网cy123-功能测试：运行CCD识别系统，检查图像采集和划线精度是否符合标准（例如，偏差小于0.05mm）。

-生产试运行：在模拟或小批量生产中观察系统稳定性，确保无复发异常。

彩运网cy123-文档更新：记录修复过程和结果，更新维护日志。通知操作人员恢复正式生产。

彩运网cy123验证通过后，逐步恢复全速生产，并监控一段时间以确保长期稳定。

步骤7:预防措施

为减少异常复发，实施预防性维护：

-定期维护：每周清洁CCD镜头，每月检查连接线和电源。每季度进行全面校准和软件更新。

彩运网cy123-培训与演练：对操作和维护人员进行CCD系统培训，提高异常识别和处理能力。定期组织应急演练。

-监控与优化：安装实时监控系统，跟踪CCD性能指标。根据数据优化参数设置和环境控制。

通过预防措施，可显著降低异常发生率，提升整体设备效率。

总结

彩运网cy123激光划线机CCD识别异常应急处理方案是保障生产连续性和产品质量的关键。本方案通过系统化的步骤，从异常发现到预防复发，提供了实用指导。企业应结合自身实际情况，定制细化流程，并加强团队协作。最终，通过快速响应和持续改进，可有效应对CCD识别异常，实现高效、安全的工业生产。

常见问题解答（FAQ）

Q1:CCD识别异常最常见的原因是什么？

A1:最常见的原因是镜头污染或光照变化，导致图像质量下降。定期清洁和优化环境光照可有效预防。

Q2:如何快速判断CCD摄像头是否故障？

A2:检查摄像头指示灯状态和连接线，或运行自检模式查看图像输出。如果无信号或图像失真，可能需更换硬件。

彩运网cy123Q3:应急处理时，如何避免生产中断？

A3:启用备用划线模式或手动操作，同时隔离故障设备。调整生产计划，优先处理低精度任务，以最小化影响。

彩运网cy123Q4:定期维护CCD系统应注意什么？

A4:注意清洁镜头、检查连接稳定性、更新软件版本和校准参数。建议每月进行一次全面检查，以防止潜在问题。

Q5:如果软件参数错误导致识别异常，如何重置？

A5:通过控制系统恢复默认设置，或参考操作手册重新校准参数。确保备份原有数据，以防误操作。
