激光划线机光学镜组对准误差校正方法

彩运网cy123激光划线机光学镜组对准误差校正方法

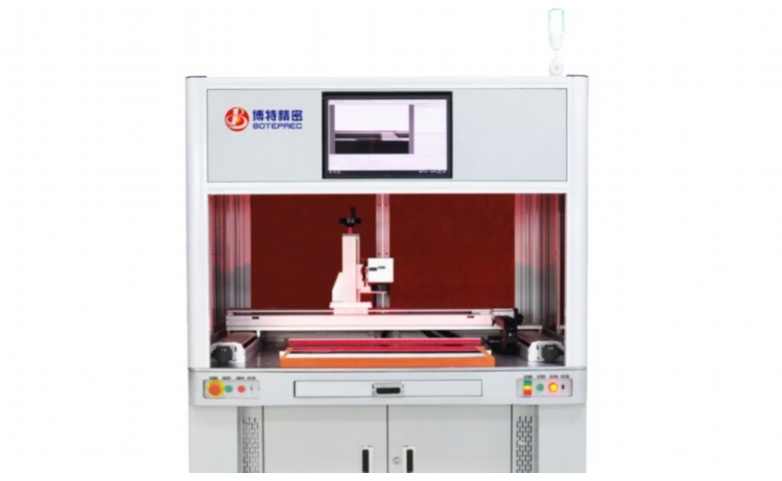

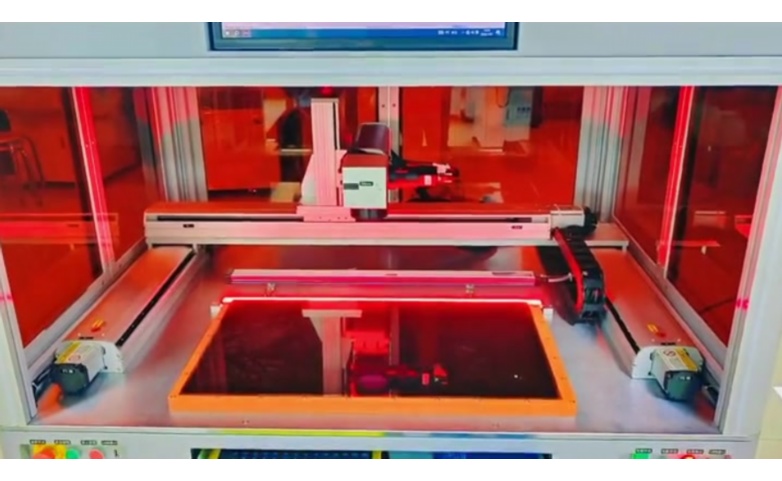

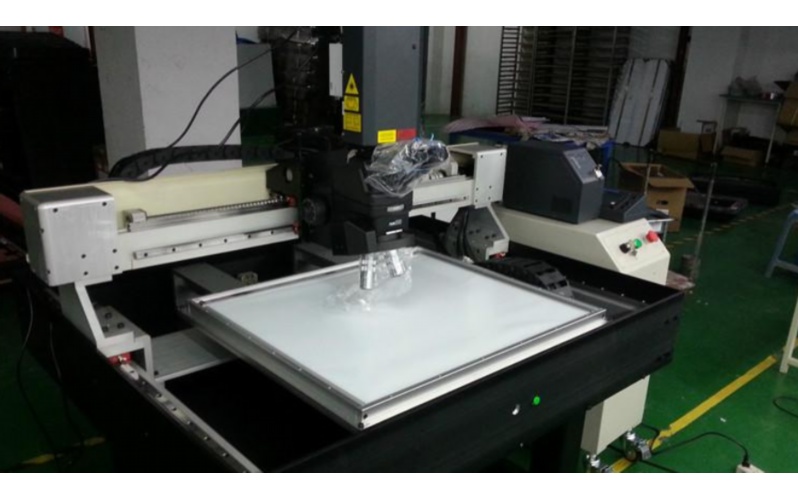

激光划线机是一种广泛应用于工业制造、电子行业、医疗器械等领域的精密设备，它通过激光束在材料表面进行划线、切割或标记，以实现高精度的加工。光学镜组作为激光划线机的核心组成部分，包括反射镜、透镜、分光镜等，负责引导、聚焦和调制激光束。如果光学镜组存在对准误差，会导致激光束偏移、焦点不准、划线质量下降，甚至损坏设备。因此，对准误差的校正至关重要。本文将详细介绍激光划线机光学镜组对准误差的校正方法，包括误差类型、校正工具、步骤、原理及注意事项，旨在帮助用户提高设备精度和延长使用寿命。

一、对准误差的类型及影响

对准误差是指光学镜组在安装或使用过程中，由于机械振动、温度变化、人为操作不当等原因，导致镜组位置或角度偏离理想状态，从而影响激光束的路径和焦点。常见的对准误差类型包括：

1.平移误差：镜组在水平或垂直方向上发生位移，导致激光束偏离预定路径。例如，反射镜安装偏移会使光束无法准确反射到目标位置。

2.旋转误差：镜组绕轴旋转，造成光束角度偏差。这常见于透镜或反射镜的倾斜，影响聚焦效果。

3.焦点误差：透镜位置不当导致激光焦点偏离材料表面，使得划线模糊或深度不均。

彩运网cy1234.共轴误差：多个镜组之间的光轴不重合，造成光束散射或能量损失。

这些误差会显著降低激光划线机的加工精度，例如导致划线宽度不均、位置偏差、效率下降，甚至引发设备过热或激光器损坏。因此，定期校正对准误差是维护设备性能的关键。

二、校正方法及步骤

校正对准误差需要系统的方法和专用工具，通常包括初步检查、误差测量、调整镜组和验证结果四个阶段。以下以常见的反射镜和透镜校正为例，详细说明操作步骤。

1.校正工具与设备

彩运网cy123-激光对准仪：用于精确测量光束路径和偏移量。

-千分尺或游标卡尺：测量镜组的微小位移。

彩运网cy123-水平仪和角度尺：检查镜组的水平和倾斜角度。

-光学测试靶板：用于可视化光束位置和焦点。

-软件校准工具：部分高端激光划线机配备自动校准软件，可通过计算机控制调整。

-防护装备：包括激光防护眼镜，确保操作安全。

2.校正步骤

彩运网cy123步骤一：初步检查与准备

-关闭激光划线机电源，确保设备处于安全状态。

彩运网cy123-进行视觉检查，查看镜组是否有污垢、损伤或松动。如有污垢，用专用清洁剂和软布擦拭。

彩运网cy123-运行测试程序，在测试材料上划线，观察误差表现（如偏移或模糊），记录问题区域。

步骤二：误差测量

-使用激光对准仪发射参考光束，沿光路检查每个镜组的位置。例如，对于反射镜，将对准仪放置在入射点，测量反射光束是否与目标点重合。

-用千分尺测量镜组的平移误差，记录偏移量（单位：毫米）。

-用水平仪和角度尺检查镜组的旋转误差，记录倾斜角度（单位：度）。

-对于焦点误差，使用光学测试靶板放置在材料表面，调整激光功率，观察焦点斑点的清晰度。如果斑点模糊或偏移，说明焦点不准。

步骤三：调整镜组

-平移误差调整：松开镜组固定螺丝，用微调工具（如螺丝刀）轻轻移动镜组，直到测量值归零。然后重新紧固螺丝，确保稳定。

-旋转误差调整：对于倾斜的镜组，使用角度尺作为参考，调整支架或旋转机构，直至水平仪显示水平状态。注意，调整应逐步进行，避免过度用力。

彩运网cy123-焦点误差调整：调整透镜位置，通常通过移动透镜座或使用聚焦机构。根据测试靶板的反馈，微调直至焦点清晰。

-共轴误差调整：如果涉及多个镜组，需确保光轴一致。使用激光对准仪逐个校正，从激光器出口开始，依次调整每个镜组，使光束路径重合。

步骤四：验证与测试

-重新启动激光划线机，运行测试程序，在材料上划线。

彩运网cy123-使用测量工具检查划线精度，如用显微镜观察划线宽度和位置偏差。

彩运网cy123-如果误差仍存在，重复调整步骤；否则，记录校正结果，并建议定期复查。

彩运网cy1233.校正原理与注意事项

校正过程基于几何光学原理，例如反射定律（入射角等于反射角）和透镜成像公式。通过精确测量和调整，可以补偿误差，恢复光束的理想路径。

注意事项：

彩运网cy123-安全第一：始终佩戴激光防护眼镜，避免直接暴露于激光束。

-环境控制：在温度稳定、无振动的环境中进行校正，以防外部因素干扰。

彩运网cy123-逐步调整：避免大幅变动，每次微调后立即验证，防止误差放大。

-专业培训：对于复杂设备，建议由受过培训的技术人员操作，或参考设备手册。

-定期维护：建议每3-6个月进行一次全面校正，或在设备移动或撞击后立即检查。

三、结论

彩运网cy123激光划线机光学镜组的对准误差校正是一项精细而重要的工作，直接关系到加工质量和设备寿命。通过系统的方法、合适的工具和谨慎的操作，可以有效消除误差，提升性能。用户应建立定期维护习惯，并结合实际应用场景优化校正流程。随着技术的发展，自动校准系统正逐渐普及，但手动校正仍是基础技能。总之，重视对准误差校正，不仅能减少生产损失，还能推动激光技术在高精度领域的应用。

四、FAQ问答

彩运网cy1231.什么是对准误差？它如何影响激光划线机的性能？

彩运网cy123对准误差是指光学镜组位置或角度偏离理想状态，导致激光束路径错误或焦点不准。这会引发划线偏移、模糊、效率下降，甚至设备损坏，影响加工精度和产品质量。

2.校正对准误差需要哪些工具？

常用工具包括激光对准仪、千分尺、水平仪、角度尺、光学测试靶板和软件校准工具。此外，防护装备如激光防护眼镜必不可少，以确保操作安全。

彩运网cy1233.校正过程复杂吗？是否需要专业培训？

校正过程有一定技术性，涉及精密测量和调整。对于简单误差，用户可根据手册自学；但对于复杂系统，建议接受专业培训，或由技术人员操作，以避免误操作导致设备损坏。

彩运网cy1234.如何预防对准误差的发生？

预防措施包括：定期检查镜组紧固情况、避免设备振动和温度骤变、正确存储和运输、使用后清洁镜组，以及建立维护计划。这些习惯能减少误差累积，延长设备寿命。

5.校正后如何验证准确性？

可通过运行测试程序在材料上划线，然后用显微镜或测量工具检查划线位置、宽度和清晰度。同时，使用激光对准仪重新测量光束路径，确保误差在允许范围内（通常小于0.1毫米）。如果结果不理想，需重新调整。
