激光划线系统振动干扰抑制方案

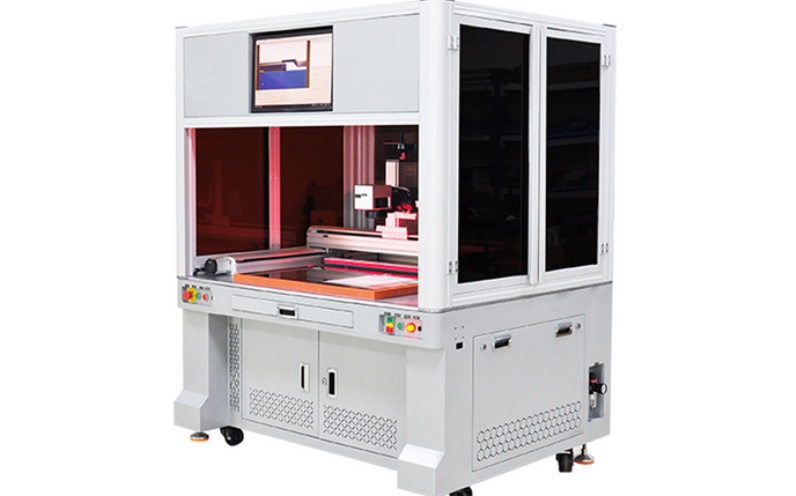

激光划线系统是一种高精度的工业设备，广泛应用于半导体、汽车、电子和医疗等行业，用于在材料表面进行标记、雕刻或切割。其核心原理是通过激光束的聚焦和移动，实现精确的线条或图案。然而，在实际应用中，振动干扰是影响系统性能的主要因素之一。振动可能导致标记位置偏差、线条模糊、重复精度下降，甚至设备损坏，从而降低生产效率和产品质量。因此，开发有效的振动干扰抑制方案至关重要。本文将详细分析振动干扰的来源，并提出多种抑制策略，包括机械、电子和软件方法，以帮助用户优化系统性能。

一、振动干扰的来源分析

振动干扰主要分为内部和外部两大类。内部振动源于系统自身组件，如激光发生器、电机、风扇和传动机构的运行。例如，步进电机或伺服电机在启动和停止时会产生惯性振动，而冷却风扇的高速旋转可能引入高频噪声。外部振动则来自环境因素，如地面振动（附近设备运行、车辆通行）、空气流动或温度变化。在工业环境中，这些振动往往难以避免，尤其是当激光划线系统安装在多设备共享的生产线上时。振动频率范围广泛，从低频（几赫兹）到高频（数千赫兹），都可能对系统造成影响。低频振动通常导致整体位移，而高频振动则可能引起共振，放大干扰效应。通过振动传感器（如加速度计）进行监测，可以发现振动峰值常出现在10-100Hz范围内，这正是许多工业设备的典型工作频率。

二、振动干扰抑制方案

彩运网cy123针对上述振动来源，抑制方案可以从机械、电子和软件三个层面入手，结合被动和主动控制方法，实现全面防护。

1.机械抑制方案

彩运网cy123机械方法侧重于通过物理结构隔离或吸收振动能量，是最基础且成本较低的手段。

-隔振器安装：使用橡胶、弹簧或气垫隔振器将激光划线系统与基础平台隔离。例如，在设备底座安装低频隔振垫，可有效衰减地面传来的振动。对于高频振动，金属弹簧隔振器能提供更好的阻尼效果。

-结构优化：增强系统框架的刚性，采用轻质高强度的材料（如铝合金或碳纤维），减少共振点。同时，通过有限元分析（FEA）模拟振动模式，优化组件布局，避免关键部件（如光学镜片）位于振动敏感区域。

-阻尼材料应用：在振动源附近粘贴粘弹性阻尼材料（如聚氨酯泡沫），可将机械能转化为热能，减少振动传播。这种方法特别适用于内部电机和风扇的减振。

机械方案的优点是简单易行、维护成本低，但可能无法完全消除高频或随机振动，需与其他方法结合使用。

2.电子抑制方案

彩运网cy123电子方法通过传感器和控制器实时监测并补偿振动，适用于高精度应用。

-主动振动控制（AVC）：集成加速度传感器和压电致动器，检测振动信号后，通过控制器（如PID或自适应算法）生成反相振动波，实现主动抵消。例如，在激光头安装压电陶瓷，可实时调整位置，抵消外部干扰。

-反馈系统集成：将振动数据反馈到电机驱动系统，调整激光扫描速度或功率，避免振动累积。例如，使用编码器监测位置误差，并通过伺服系统进行微调。

彩运网cy123-电源滤波：安装电源滤波器，减少电气噪声引起的振动，尤其在变频器或大功率设备附近。

彩运网cy123电子方案精度高、响应快，但成本较高，且需要专业调试。适用于对标记精度要求极高的场景，如微电子加工。

3.软件抑制方案

软件方法通过算法补偿振动影响，无需额外硬件，灵活性高。

-振动补偿算法：在控制软件中集成预测模型，如卡尔曼滤波器或机器学习算法，根据历史振动数据预测并校正激光路径。例如，通过实时数据采集，软件可以动态调整划线速度，减少振动导致的偏差。

彩运网cy123-运动规划优化：采用平滑加速/减速曲线，避免急停急启引起的冲击振动。同时，通过路径规划算法，避开共振频率区域。

彩运网cy123-数据融合：结合多传感器数据（如振动、温度和位置），实现智能自适应控制，提升系统鲁棒性。

软件方案成本低、易于升级，但依赖准确的模型和数据处理能力，可能在高振动环境下效果有限。

三、实施步骤与最佳实践

实施振动抑制方案时，建议遵循系统化步骤：首先，进行振动诊断，使用传感器测量系统在不同工况下的振动频谱，识别主要干扰源；其次，根据预算和精度需求选择组合方案，例如先应用机械隔振，再集成电子控制；最后，进行测试验证，通过标记样品评估改进效果，并持续优化。在实际应用中，定期维护（如检查隔振器老化）和员工培训也至关重要。例如，在汽车生产线中，结合隔振垫和主动控制，可将标记误差控制在微米级，显著提升产品合格率。

四、结论

彩运网cy123激光划线系统的振动干扰抑制是确保高精度和稳定性的关键。通过机械、电子和软件的多层次方案，可以有效降低振动影响，提升生产效率和产品质量。未来，随着物联网和人工智能的发展，智能振动管理系统将更加普及，实现预测性维护和自适应优化。企业应根据自身需求，选择性价比高的方案，并注重系统集成与持续改进，以应对日益复杂的工业环境。

彩运网cy123常见问题解答（FAQ）

1.问：振动干扰会导致激光划线系统出现哪些具体问题？

答：振动干扰可能导致标记位置偏移、线条粗细不均、图案模糊或重复精度下降。严重时，还会加速光学组件磨损，缩短设备寿命。例如，在精密电子元件标记中，微小振动就可能造成字符重叠或缺失，影响产品可读性和质量。

彩运网cy1232.问：如何检测和评估激光划线系统的振动水平？

答：可以使用加速度传感器或振动分析仪连接到系统关键部位（如激光头或底座），采集振动数据并分析频谱。通过软件工具（如MATLAB或专用振动分析软件）识别峰值频率和振幅，评估是否超过安全阈值。建议在设备运行和空闲状态下分别测试，以全面了解振动来源。

3.问：被动和主动振动控制方法有什么区别？哪种更有效？

答：被动控制依赖物理结构（如隔振器或阻尼材料）隔离振动，成本低、维护简单，但对高频振动效果有限；主动控制使用传感器和控制器实时补偿振动，精度高、适应性强，但成本较高。选择取决于应用需求：对于一般工业环境，被动方法可能足够；高精度领域（如医疗设备）则推荐主动控制或两者结合。

4.问：实施振动抑制方案通常需要多少时间和成本？

彩运网cy123答：时间和成本因方案复杂度和系统规模而异。简单机械隔振安装可能只需几天和数千元人民币；而集成主动控制系统可能需要数周和数万元，包括传感器、控制器和调试费用。建议先进行小规模测试，评估投资回报率，例如通过减少废品率来证明方案价值。

5.问：振动抑制方案是否会影响激光划线系统的其他性能？

彩运网cy123答：合理设计的方案通常不会负面影响系统性能，反而可能提升整体稳定性。但需注意，电子控制可能增加功耗，软件算法可能略增处理延迟。在实施前，应进行兼容性测试，确保振动抑制与激光功率、扫描速度等参数协调，避免引入新问题。

本方案旨在提供实用指导，如需进一步定制化建议，建议咨询专业工程师或设备供应商。
