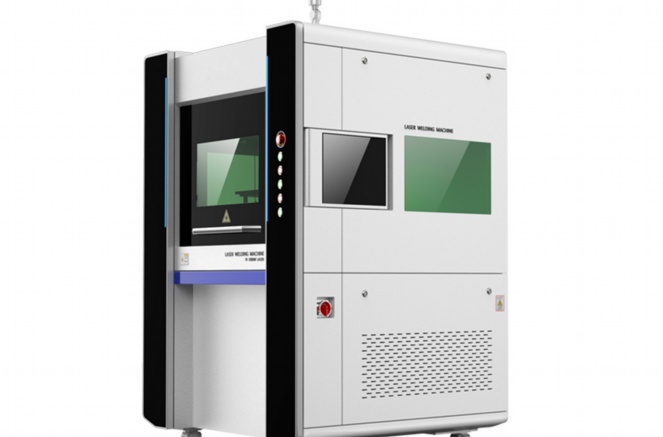

光纤激光焊接机与CCD视觉联动调试案例

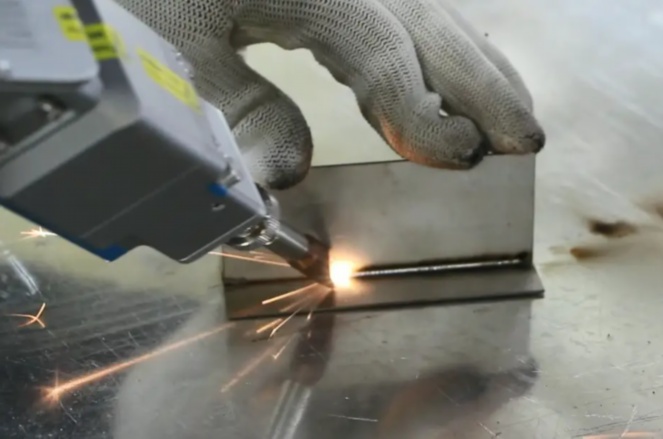

光纤激光焊接机因其高精度、高效率及稳定性，在精密制造领域得到广泛应用。结合CCD视觉系统，可实现焊缝自动识别、定位与实时监控，进一步提升焊接质量与自动化水平。本文通过一个具体案例，详细介绍光纤激光焊接机与CCD视觉系统的联动调试过程，总结关键步骤与注意事项。

案例背景

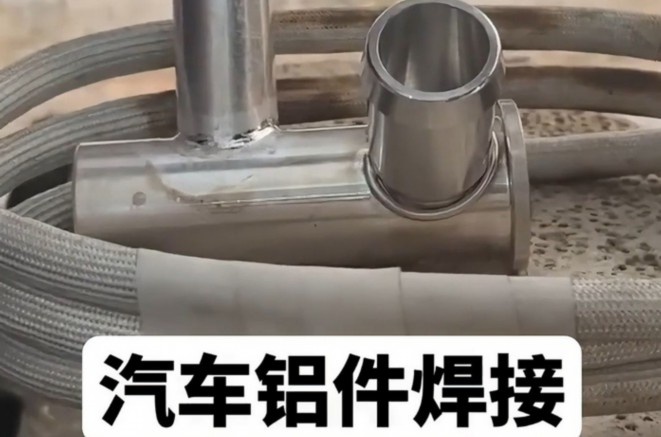

某汽车零部件制造商需对微型传感器外壳进行密封焊接，焊缝宽度要求≤0.1mm，且需保证100%密封性。传统人工定位难以满足精度与效率需求，故引入光纤激光焊接机（波长1070nm，最大功率500W）与高分辨率CCD视觉系统（500万像素，自带环形光源及图像处理算法）。

调试流程

1.系统集成与通信配置

-硬件连接：通过以太网将CCD视觉控制器与激光焊接机PLC连接，确保双方支持ModbusTCP协议。

-软件配置：在激光焊接机控制系统中嵌入视觉处理模块，设定图像采集触发信号与焊接启动信号的联动逻辑。

2.视觉系统标定

-相机标定：采用9点标定法，将像素坐标转换为机械坐标系。使用标准校准板反复校正，确保定位误差＜5μm。

彩运网cy123-光源优化：调整环形光源角度与亮度，消除金属表面反光干扰，使焊缝特征清晰可见。

3.焊缝识别算法调试

彩运网cy123-特征提取：针对不锈钢材质外壳，设定灰度阈值分割与边缘检测算法，精准识别V形焊缝轨迹。

彩运网cy123-容错机制：添加多模板匹配功能，应对工件微小尺寸公差，避免误判。

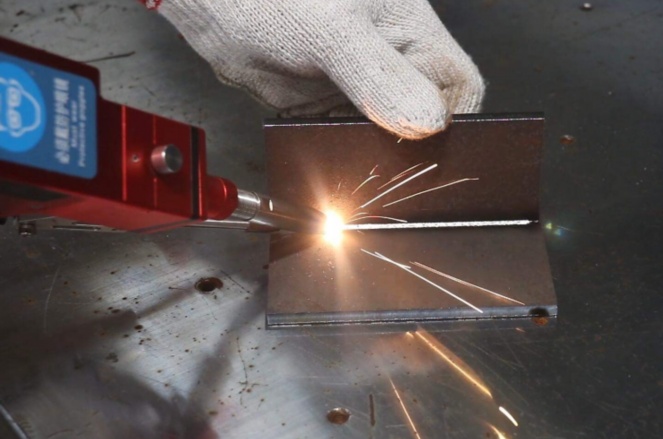

4.激光与视觉联动测试

-时序同步：设定CCD在焊前50ms采集图像，焊接机根据视觉反馈实时修正焊枪路径。

-参数优化：通过正交试验法调整激光功率（300-400W）、焊接速度（50-100mm/s）与离焦量（+0.5mm），最终确定最佳参数组合：功率350W、速度80mm/s、离焦量+0.2mm。

5.稳定性验证

-连续加工500件样品，统计结果显示：焊缝合格率由人工操作的92%提升至99.8%，生产效率提高40%。

调试难点与解决方案

彩运网cy123-难点1：焊缝反光导致图像过曝。

解决方案：改用偏振滤镜与动态曝光控制，降低反光干扰。

-难点2：通信延迟引发焊接路径偏差。

解决方案：优化PLC程序，增加数据缓冲机制，将响应时间压缩至10ms以内。

应用效果

通过联动调试，系统实现全自动焊接，单件加工周期缩短至3秒，且无需人工干预。客户验收时对密封性与一致性给予高度评价。

FAQ问答

1.CCD视觉系统如何选择合适的光源？

答：需根据工件材质与特征确定。高反光金属件建议使用偏振光源或低角度环形光；深色塑料件可选高亮度同轴光。案例中通过试验对比，最终选用可调亮度环形光源消除反光。

2.视觉定位误差较大可能的原因有哪些？

彩运网cy123答：常见原因包括：（1）相机标定不精确，需重新进行高精度标定；（2）镜头畸变未校正，应选用远心镜头或进行畸变补偿；（3）特征识别算法阈值设置不合理，需优化图像预处理参数。

3.激光焊接参数与视觉系统如何协同优化？

答：需分步进行：先固定视觉参数完成精准定位，再以定位数据为基础调试激光参数。案例中采用响应曲面法，建立视觉定位精度与焊接深度的关联模型，实现同步优化。

4.系统联动时出现数据丢包如何处理？

答：首先检查网络连接稳定性，更换屏蔽双绞线；其次在PLC中增加心跳包监测机制，设置数据重发次数上限；最后优化通信协议，采用二进制传输替代字符串以减少数据量。

5.如何验证联动系统的长期稳定性？

答：建议进行持续72小时无故障运行测试，统计定位成功率、焊接合格率及故障次数。同时定期校准视觉系统，每6个月更换激光保护镜片，并建立维护日志记录关键参数变化趋势。

结语

光纤激光焊接机与CCD视觉的深度融合，是实现智能化精密焊接的关键。本案例通过系统化的调试方法与问题攻关，为类似应用提供了可复用的技术路径。未来随着AI视觉算法的发展，此类系统将进一步向自适应、预测性维护方向演进。
