光纤激光焊接机+PLC通讯控制实战方案

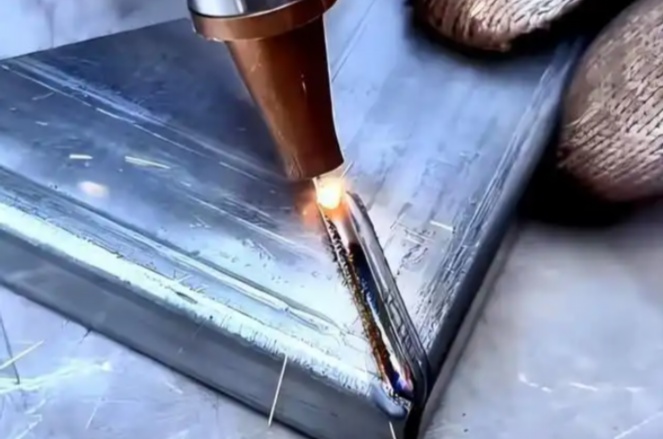

彩运网cy123光纤激光焊接技术因其高精度、高效率及低热影响等优势，在工业制造领域得到广泛应用。结合PLC（可编程逻辑控制器）的通讯控制，可以实现焊接过程的自动化、精确化和远程监控，显著提升生产线的智能化水平。

本文将详细介绍光纤激光焊接机与PLC的通讯控制实战方案，涵盖系统架构、通讯协议、实施步骤及注意事项，并附上常见问题解答。

一、系统架构设计

彩运网cy123光纤激光焊接机与PLC的通讯控制系统主要包括以下组件：

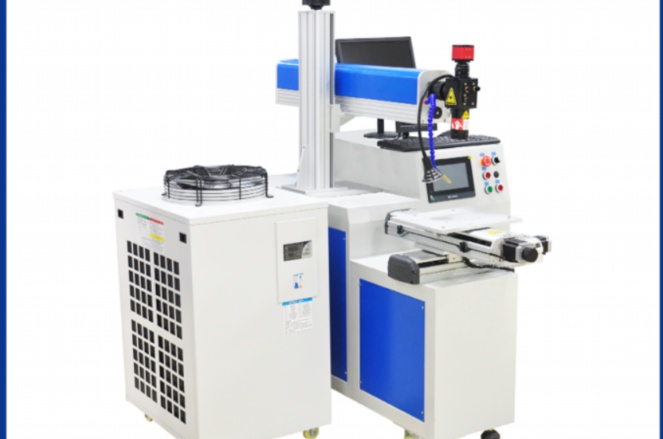

彩运网cy1231.光纤激光焊接机：作为执行单元，负责激光输出、焊接参数调整及状态反馈。

彩运网cy1232.PLC：作为控制核心，处理逻辑指令，协调焊接机与其他设备（如机械手、传送带）的联动。

3.通讯接口：通常采用工业标准协议，如ModbusTCP/IP、Profibus或EtherNet/IP，确保高速、稳定的数据交换。

彩运网cy1234.HMI（人机界面）：用于参数设置、状态监控及故障诊断。

5.传感器与执行器：包括位置传感器、温度检测模块等，用于实时反馈焊接环境数据。

系统工作流程如下：PLC接收HMI或上位机的指令，通过通讯协议向激光焊接机发送控制信号（如功率、频率、焊接路径），焊接机执行操作并反馈状态（如完成状态、错误代码）。PLC根据反馈数据调整后续动作，实现闭环控制。

二、通讯协议选择与配置

彩运网cy123在工业应用中，ModbusTCP/IP因其简单、开放和兼容性强而成为首选。以下是配置步骤：

彩运网cy1231.硬件连接：通过以太网交换机将PLC、激光焊接机和HMI连接到同一局域网。

2.参数设置：

彩运网cy123-为PLC和激光焊接机分配静态IP地址（如PLC：192.168.1.10，焊接机：192.168.1.20）。

彩运网cy123-在PLC中配置Modbus主站功能，定义读写寄存器地址（如保持寄存器40001用于设置激光功率，输入寄存器30001用于读取焊接状态）。

彩运网cy1233.数据映射：将焊接参数（功率、速度等）映射到PLC的保持寄存器，状态信息（如故障代码）映射到输入寄存器。

4.程序编写：在PLC编程软件（如西门子TIAPortal或三菱GXWorks）中编写逻辑程序，定期读写寄存器，并处理异常情况（如通讯超时）。

彩运网cy123例如，设置激光功率为1000W时，PLC向寄存器40001写入数值1000；焊接机完成作业后，通过寄存器30001返回“1”表示完成。

三、实施步骤

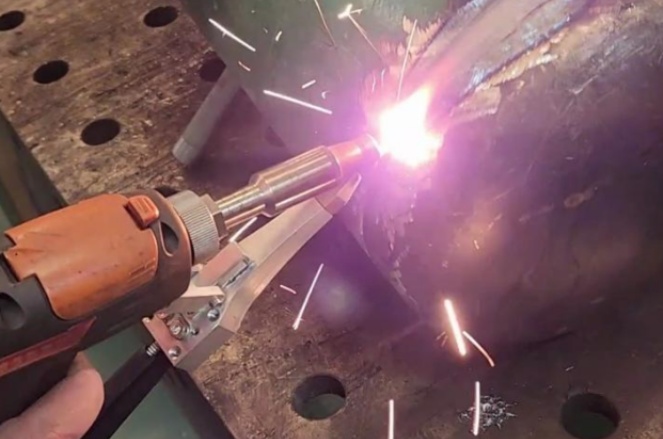

1.系统集成：安装硬件并连接网络，确保物理链路可靠。

彩运网cy1232.协议调试：使用调试工具（如ModbusPoll）测试通讯是否正常，验证数据读写准确性。

彩运网cy1233.逻辑编程：在PLC中开发控制逻辑，包括启动/停止焊接、参数调整及联动控制（如与机器人协同）。

彩运网cy1234.HMI开发：设计界面显示实时参数（如功率、焊缝质量），并设置报警功能。

彩运网cy1235.安全防护：添加急停电路和软件互锁，确保在通讯故障时焊接机自动进入安全状态。

彩运网cy1236.测试与优化：进行模拟焊接测试，优化响应速度和稳定性，确保在工业环境下长期可靠运行。

四、注意事项

-抗干扰设计：使用屏蔽电缆和隔离器减少电磁干扰，避免通讯数据错误。

-错误处理：在PLC程序中加入重试机制，如通讯失败时自动重新发送指令。

-维护便捷性：在HMI中集成诊断页面，便于快速排查通讯或设备故障。

-标准化：遵循行业规范（如IEC61131-3），确保系统可扩展性。

五、应用案例

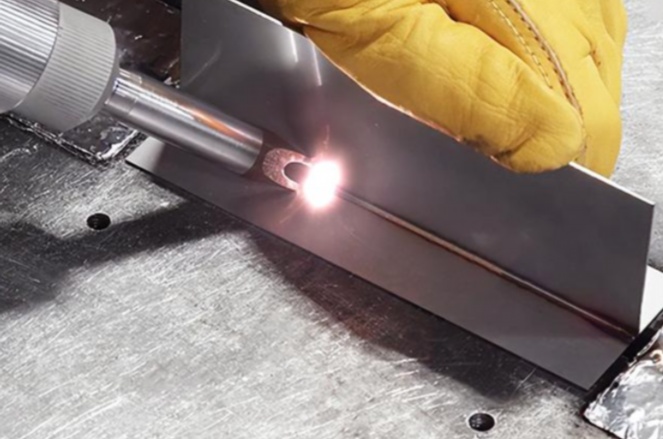

某汽车零部件生产线采用本方案后，焊接效率提升30%，产品不良率从5%降至0.5%。通过PLC与焊接机的实时数据交换，实现了焊缝质量的在线监测和自适应调整，大幅降低了人工干预需求。

FAQ常见问题解答

1.问：PLC与光纤激光焊接机通讯中断的可能原因有哪些？如何解决？

彩运网cy123答：常见原因包括IP地址冲突、网络硬件故障、协议配置错误或电磁干扰。解决方案：检查IP设置是否唯一；更换网线或交换机；使用调试工具验证Modbus报文；增加屏蔽措施并远离强电设备。

2.问：在ModbusTCP通讯中，如何确保数据实时性？

彩运网cy123答：可通过优化PLC扫描周期、设置高优先级通讯任务，并采用UDP协议辅助关键数据传输。同时，限制网络负载，避免其他设备占用过多带宽。

3.问：焊接过程中PLC突然收到错误代码，应如何排查？

彩运网cy123答：首先查阅焊接机手册解析错误代码（如过热或激光器故障）；然后检查传感器反馈是否异常；最后通过HMI查看历史数据，确认是否为参数超限或硬件损坏。

4.问：系统扩展时，如何添加多台焊接机与PLC通讯？

答：只需为每台焊接机分配独立IP地址，并在PLC程序中为每个设备定义单独的Modbus从站地址。确保交换机端口充足，并优化PLC程序结构以支持多线程处理。

5.问：如何保障通讯控制系统的长期稳定性？

答：定期维护网络设备与接线；在PLC程序中加入心跳检测机制，监控连接状态；对关键参数进行备份，并实施预防性更换策略（如每2年更换易老化组件）。

结语

彩运网cy123光纤激光焊接机与PLC的通讯控制方案是实现智能制造的關鍵一环。通过标准化协议和严谨的实施流程，企业可构建高效、可靠的自动化焊接系统，为产业升级提供坚实支撑。未来，结合物联网技术，还可进一步实现数据云端管理与预测性维护，提升系统智能化水平。
