光纤激光焊接机光路调整方法

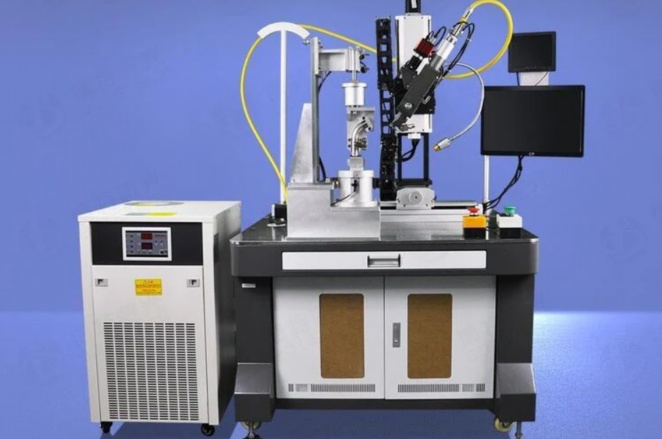

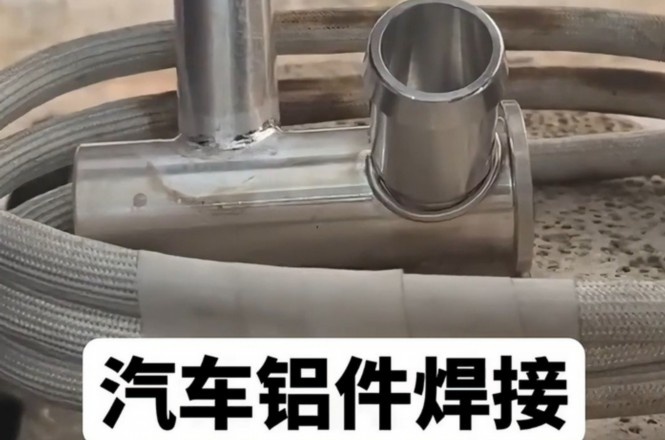

彩运网cy123光纤激光焊接机是一种高效、精密的焊接设备，广泛应用于汽车制造、航空航天、电子工业等领域。其核心在于激光光路的精确调整，以确保激光束能够准确聚焦到工件上，实现高质量的焊接效果。光路调整不当可能导致能量损失、焊接缺陷或设备损坏。因此，掌握正确的光路调整方法至关重要。

彩运网cy123本文将详细介绍光纤激光焊接机的光路调整步骤、注意事项，并提供常见问题解答。

一、光路调整前的准备工作

在开始调整光路前，需进行充分的准备工作，确保安全和效率：

1.安全措施：佩戴激光防护眼镜，穿戴防护服，确保工作区域无易燃易爆物品。关闭设备电源，并悬挂“禁止操作”警示牌。

彩运网cy1232.设备检查：检查光纤激光器、传输光纤、聚焦镜片和喷嘴是否完好无损，清洁镜片表面，避免灰尘或油污影响光路。

3.工具准备：准备红外观察卡、光斑分析仪、千分尺、螺丝刀、水平仪等工具，用于辅助调整和测量。

彩运网cy1234.环境要求：确保工作环境清洁、无振动，温度控制在20-25℃，湿度低于60%，以减少环境因素对光路的影响。

二、光路调整步骤

彩运网cy123光路调整主要包括激光束的对中、聚焦和校准，具体步骤如下：

1.初步对中调整

-打开设备电源，启动激光器，使用低功率（如10-20W）进行测试，避免高功率损坏部件。

-将红外观察卡放置在激光输出口附近，观察激光束的位置。调整激光器输出端的调节螺丝，使激光束居中于输出口中心。使用千分尺测量光束偏移，确保误差小于0.1mm。

-检查传输光纤的连接，确保光纤端面清洁且连接牢固，避免光束散射。

2.聚焦镜调整

-安装聚焦镜片，使用水平仪确保镜片水平。通过调节聚焦镜的固定螺丝，使激光束垂直通过镜片中心。

-使用光斑分析仪或热敏纸在焦点位置检测光斑形状和大小。调整聚焦镜的Z轴（上下移动），使光斑直径最小（通常为0.1-0.3mm），这表示光束已聚焦到最佳位置。

彩运网cy123-记录焦点位置，并使用千分尺校准焦距，确保与设备参数一致。

3.光束路径校准

彩运网cy123-在焊接头上安装校准工具（如十字靶标），移动焊接头到不同位置，观察激光束是否始终对准靶心。如有偏差，调整反射镜或导轨螺丝，使光束路径保持直线。

-使用光功率计测量光束能量分布，确保能量均匀，无热点或暗区。调整光路中的光学元件，优化能量传输效率。

4.最终测试与优化

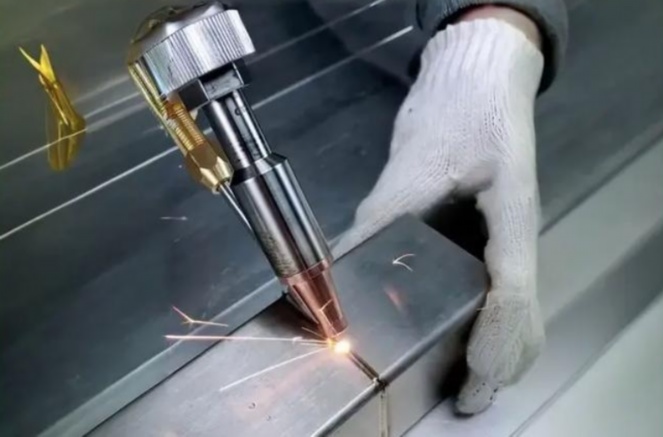

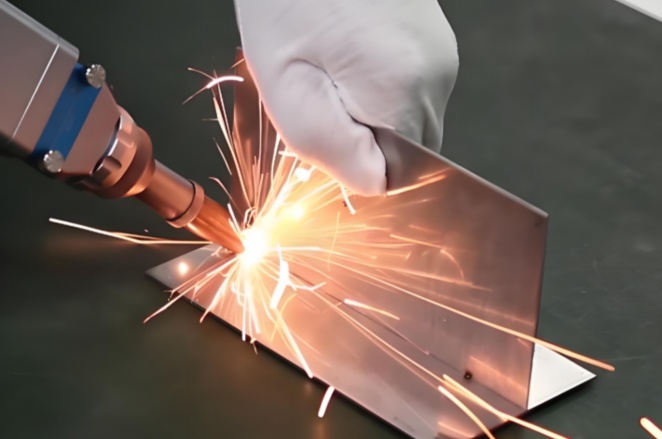

-进行实际焊接测试，选择典型工件（如薄钢板），设置合适的焊接参数（功率、速度、气体流量）。观察焊缝质量，如出现熔深不足或过烧，微调光路聚焦位置。

-使用高速摄像机或传感器监测焊接过程，分析光斑稳定性和能量一致性。根据测试结果，反复调整光路，直至达到理想焊接效果。

三、注意事项

-定期维护：每工作200小时需清洁光学元件，检查光路对齐情况，防止灰尘积累导致能量衰减。

-避免手动触摸：光学镜片易受污染，调整时使用专用工具，避免直接接触。

彩运网cy123-参数匹配：光路调整需与焊接参数（如功率、频率）协同优化，确保整体性能。

-专业培训：操作人员应接受专业培训，熟悉设备手册，避免误操作。

四、常见问题及解决方法

-问题1：激光束偏移：可能是镜片松动或振动导致，需重新紧固螺丝并检查环境稳定性。

-问题2：能量不均匀：清洁或更换污染镜片，检查光纤连接是否完好。

-问题3：聚焦不准：使用光斑分析仪重新校准焦距，确保聚焦镜位置正确。

通过以上步骤，可以有效调整光纤激光焊接机的光路，提升焊接精度和效率。定期维护和记录调整数据，有助于长期稳定运行。

FAQ（常见问题解答）

1.问：光路调整的频率应该是多少？

答：建议每工作200小时或每月进行一次常规检查，如果设备频繁移动或环境振动较大，需增加调整频率。日常使用前可进行快速视觉检查，确保光路无明显偏移。

2.问：调整光路时，为什么必须使用低功率激光？

答：使用低功率（如10-20W）可以避免高能量激光损坏光学元件或造成安全事故。低功率模式下，光束可见性较高，便于观察和调整，同时减少热效应对光路的影响。

3.问：光路调整后，焊接效果仍不理想，可能是什么原因？

答：可能原因包括：光学镜片污染、光纤老化、焊接参数不匹配或环境干扰。建议先清洁镜片，检查光纤损耗，并重新优化焊接参数。如果问题持续，请联系专业技术人员检修。

4.问：如何判断聚焦镜是否需要更换？

彩运网cy123答：如果聚焦镜出现划痕、涂层脱落或清洁后仍有点状污染，且光斑形状不规则、能量下降，则需更换。通常，聚焦镜使用寿命为1-2年，具体取决于使用频率和维护情况。

5.问：在调整光路时，有哪些常见的错误需要避免？

彩运网cy123答：常见错误包括：直接用手触摸光学镜片、使用高功率激光测试、忽略环境振动影响，以及未记录调整数据。这些错误可能导致污染、设备损坏或调整不准确，应严格遵守操作规程。

通过掌握上述方法和FAQ，用户可以更高效地维护和操作光纤激光焊接机，确保长期稳定运行。如果有更多疑问，请参考设备手册或咨询制造商支持。
