光纤激光焊接机在电机定子焊接中的应用方案

随着工业自动化水平的提升，电机作为核心驱动部件，其制造工艺的优化日益受到重视。电机定子作为电机的关键组成部分，其焊接质量直接影响电机的性能、效率及使用寿命。传统焊接方法如氩弧焊、电阻焊等存在热影响区大、变形率高、效率低等问题。光纤激光焊接技术凭借其高能量密度、低热输入、高精度及易于自动化集成等优势，逐渐成为电机定子焊接的理想解决方案。

本方案将详细阐述光纤激光焊接机在电机定子焊接中的应用，包括技术原理、工艺流程、优势及具体实施建议。

一、光纤激光焊接技术原理

彩运网cy123光纤激光焊接机采用掺镱光纤作为增益介质，通过二极管泵浦产生高能量密度的激光束，经光纤传输后聚焦于工件表面。激光能量被材料吸收后迅速转化为热能，使局部区域熔化形成熔池，冷却后实现牢固连接。其特点包括：

彩运网cy1231.高能量密度：聚焦光斑直径可达微米级，功率密度高，适用于精密焊接。

2.低热输入：热影响区小，减少工件变形与残余应力。

3.灵活性与稳定性：光纤传输便于机器人集成，适应复杂焊接路径。

二、电机定子焊接的工艺要求

电机定子通常由硅钢片叠压而成，并需焊接铜线绕组、端子或外壳组件。焊接需满足以下要求：

彩运网cy1231.焊缝强度高：确保电机在高速运转中抵抗离心力与振动。

彩运网cy1232.导电性良好：避免焊接区域电阻增大影响电机效率。

彩运网cy1233.变形量小：保持定子几何精度，防止与转子发生摩擦。

彩运网cy1234.一致性高：适应批量生产，保证质量稳定。

三、光纤激光焊接机的应用方案

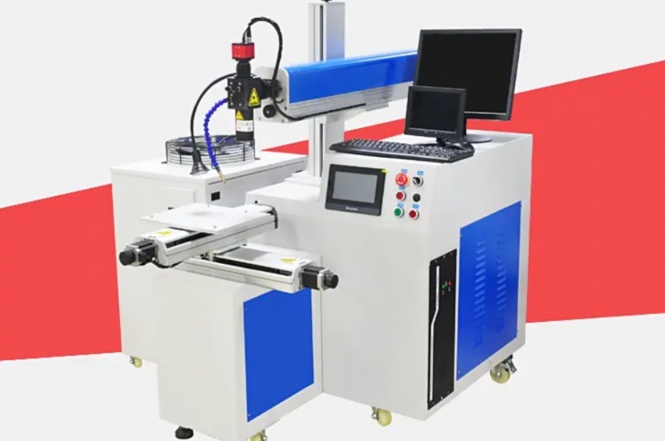

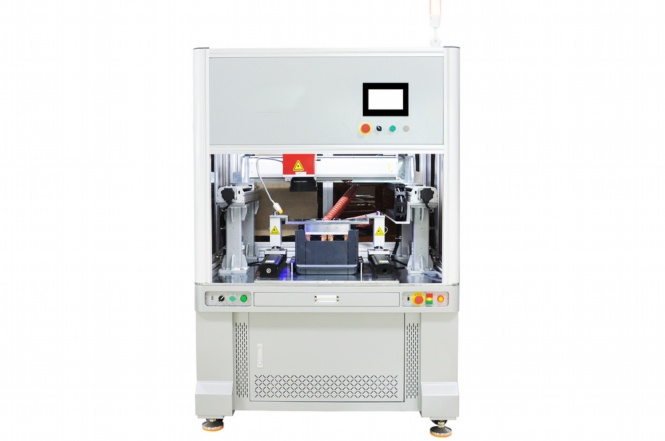

1.设备选型

-激光功率：根据材料厚度（通常为0.5-3mm）选择500-2000W光纤激光器。

-焊接头：采用振镜式或机器人夹持焊头，实现多角度焊接。

彩运网cy123-控制系统：集成PLC与视觉定位系统，自动识别焊缝轨迹。

2.焊接工艺流程

-前处理：清洁定子表面，去除油污与氧化物。

彩运网cy123-装夹定位：使用专用夹具固定定子，确保焊缝间隙小于0.1mm。

-参数设置：根据材料（如硅钢片、铜线）设定功率（800-1500W）、速度（2-5m/min）及脉冲频率。

-焊接实施：通过编程控制激光路径，完成绕组引线、端子或外壳的连续或脉冲焊接。

彩运网cy123-后处理与检测：清理焊渣，采用X射线或超声波检测焊缝气孔与裂纹。

3.工艺优化措施

-保护气体：使用氩气或氮气屏蔽熔池，防止氧化。

-实时监控：通过红外测温与视觉系统反馈，动态调整参数。

彩运网cy123-模拟仿真：利用软件预演热分布，优化焊接顺序以减少变形。

四、应用优势

彩运网cy1231.精度高：激光束定位误差小于0.1mm，适用于微细焊缝（如0.2mm宽）。

2.效率提升：焊接速度可达传统方法的3-5倍，单件耗时降低至秒级。

彩运网cy1233.质量可靠：焊缝深宽比优，无飞溅，合格率超99.5%。

4.成本节约：减少返工与能耗，综合成本降低20%以上。

彩运网cy1235.环保安全：无烟尘污染，符合绿色制造标准。

五、实施建议

1.产线集成：将激光焊接机与自动化上下料系统结合，形成智能产线。

2.人员培训：操作人员需掌握激光安全知识与基础编程技能。

3.维护计划：定期校准光学元件，清洁光纤接口，确保设备稳定性。

结语

光纤激光焊接技术为电机定子焊接提供了高效、精密且可靠的解决方案，显著提升了电机的性能与生产效益。随着激光技术的持续进步，其在高功率电机、新能源汽车等领域的应用前景将更加广阔。

彩运网cy123FAQ（常见问题解答）

1.光纤激光焊接机适用于哪些电机定子材料？

答：主要适用于硅钢片、铜绕组、铝合金外壳等常见电机材料。对于高反射材料如纯铜，需采用高频脉冲或蓝光激光等特殊模式以提升吸收率。

2.焊接过程中如何控制热变形？

答：通过优化激光参数（如降低功率、提高速度）、使用间歇脉冲模式，以及采用分段焊接工艺分散热输入，可有效减小变形。辅助夹具散热设计也能进一步抑制变形。

3.光纤激光焊接的焊缝是否需要后续处理？

答：通常无需大量处理。激光焊缝平整光滑，仅需简单清理表面氧化层。若要求更高导电性，可对铜焊缝进行电镀处理。

4.该技术对生产环境有何要求？

答：需保持环境洁净，避免粉尘影响光学系统；温度控制在15-30℃，湿度低于60%，以确保激光器稳定运行。同时需配备安全防护罩，防止激光辐射。

彩运网cy1235.与传统焊接相比，光纤激光焊接的投资回报周期如何？

答：尽管设备初期投资较高，但其高效率、低废品率和节能特性可使投资在1-2年内收回，长期使用能显著降低综合成本。
