光纤激光焊接机自动对焦控制系统原理解析

光纤激光焊接机作为现代精密制造的核心设备之一，凭借其高能量密度、高加工精度和灵活性强等优势，广泛应用于汽车制造、航空航天、电子元器件等领域。其中，自动对焦控制系统是实现高质量焊接的关键技术之一，它直接决定了激光焦点在工件表面的精确定位，从而影响焊缝的深度、宽度以及整体焊接质量。

彩运网cy123本文将从系统组成、工作原理、技术优势及应用场景等方面，详细解析光纤激光焊接机自动对焦控制系统。

一、系统组成

彩运网cy123自动对焦控制系统主要由激光器、聚焦光学系统、传感器模块、控制单元和执行机构等部分组成。

1.激光器：作为能量源，产生高功率密度的激光束，通常采用光纤激光器，具有高效率、长寿命和稳定性好的特点。

2.聚焦光学系统：包括透镜组和反射镜，用于将激光束聚焦到工件表面，形成微小的高能量焦点。

彩运网cy1233.传感器模块：通常采用非接触式传感器，如电容传感器、激光位移传感器或视觉传感器，实时检测工件表面的位置变化。

4.控制单元：核心部分，基于微处理器或PLC，接收传感器数据，通过算法计算焦点偏差，并输出控制信号。

5.执行机构：如伺服电机或压电陶瓷驱动器，根据控制信号调整聚焦镜的位置，实现焦点自动调节。

二、工作原理

自动对焦控制系统的工作原理基于闭环反馈控制，确保激光焦点始终精确位于工件表面。具体过程如下：

彩运网cy1231.初始设定：操作人员预设焊接参数，包括焦点位置、焊接速度等。系统初始化后，聚焦光学系统将激光束聚焦到预设位置。

彩运网cy1232.实时检测：在焊接过程中，传感器模块持续监测工件表面的实际位置。例如，激光位移传感器发射探测光束，通过接收反射光计算工件与聚焦镜的距离变化。

3.信号处理：传感器将检测到的位置数据转换为电信号，传输至控制单元。控制单元通过内置算法（如PID控制算法）比较实际位置与预设位置，计算出焦点偏差值。

彩运网cy1234.焦点调整：控制单元根据偏差值生成控制信号，驱动执行机构移动聚焦镜。例如，若工件表面因热变形而上移，系统会向下调整聚焦镜，使焦点跟踪表面变化。

5.闭环反馈：调整后，传感器再次检测位置，形成闭环控制循环，确保焦点动态跟随工件表面，维持最佳焊接状态。

彩运网cy123整个系统通过高频率的检测和调整（通常可达数千赫兹），能够应对工件表面的不平整、热变形或振动等干扰，保证焊接过程的稳定性和一致性。

三、技术优势

彩运网cy123自动对焦控制系统在光纤激光焊接机中具有显著优势：

彩运网cy123-高精度：通过实时反馈，焦点控制精度可达微米级，减少焊接缺陷如虚焊或过烧。

-自适应强：能够自动补偿工件公差和热变形，适用于复杂曲面或动态焊接环境。

-效率提升：减少人工调焦时间，提高生产自动化程度，降低操作难度。

-质量保障：稳定焦点位置确保焊缝均匀，提升产品良率和可靠性。

四、应用场景

彩运网cy123该系统在多个领域发挥重要作用：

彩运网cy123-汽车工业：用于车身焊接，确保薄板金属的精密连接。

-航空航天：焊接发动机部件，应对高温合金的变形挑战。

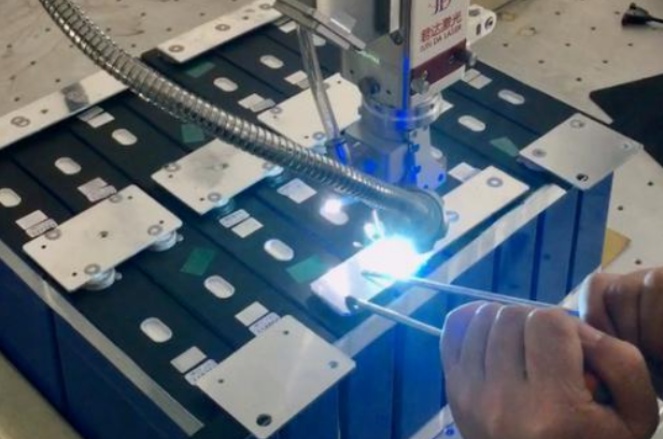

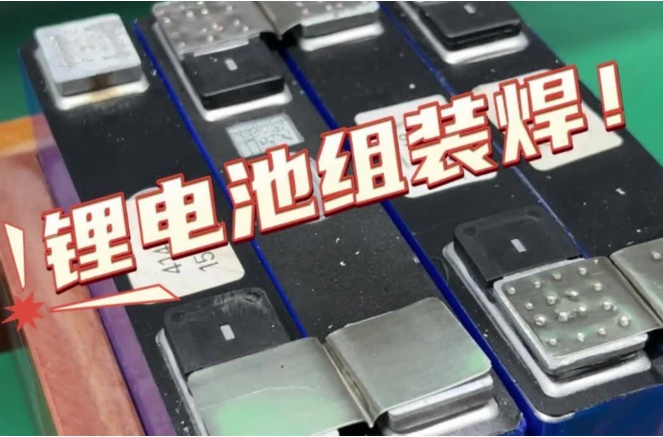

-电子制造：微型元件焊接，如电池或传感器，要求极高精度。

彩运网cy123-模具修复：对不规则表面进行激光熔覆，自动对焦保证涂层均匀。

五、发展趋势

随着智能制造和工业4.0的推进，自动对焦控制系统正朝着智能化、集成化方向发展。例如，结合AI算法预测工件变形，或与物联网融合实现远程监控。未来，该系统将进一步提升焊接机的自适应能力，推动精密制造升级。

FAQ问答

1.自动对焦控制系统在焊接过程中如何应对工件表面的突然变化？

系统通过高频传感器实时监测表面位置，控制单元采用快速响应算法（如自适应PID），驱动执行机构在毫秒级内调整焦点。例如，若工件因热影响突然凸起，传感器立即检测到距离缩短，系统自动回拉聚焦镜，保持焦点稳定，确保焊接质量不受影响。

彩运网cy1232.自动对焦控制系统的精度受哪些因素影响？如何优化？

彩运网cy123主要影响因素包括传感器分辨率、机械传动误差、环境振动和热漂移。优化措施包括：选用高精度传感器（如纳米级激光传感器）、采用刚性结构减少机械间隙、加装防振装置，以及通过温度补偿算法消除热效应。定期校准和维护也能有效保持精度。

3.该系统是否适用于不同材质的工件焊接？

是的，自动对焦控制系统通过参数自适应调整，可适用于金属（如钢、铝、钛合金）和非金属（如陶瓷）等多种材质。关键在于预设参数库：针对不同材质的反射率和热传导特性，设置相应的传感器灵敏度和控制算法，确保焦点跟踪一致。

4.自动对焦控制系统在长期使用中如何维护？

维护重点包括：定期清洁光学镜片以防污染影响聚焦；检查传感器探头是否磨损或偏移；校准控制单元参数以匹配机械磨损；润滑执行机构确保运动平滑。建议每500小时进行一次专业维护，并记录运行数据以预测潜在故障。

彩运网cy1235.该系统与手动对焦相比，成本效益如何？

彩运网cy123初期投资较高，但长期成本效益显著。自动对焦减少人工干预，提高焊接速度和良率，降低废品率和人力成本。例如，在批量生产中，可提升效率30%以上，半年到一年内即可收回额外成本。此外，它还能减少因对焦错误导致的设备损耗，延长机器寿命。

彩运网cy123总之，光纤激光焊接机的自动对焦控制系统通过智能反馈和精确调整，实现了焊接过程的自动化和高质化，是现代制造业不可或缺的技术。随着技术进步，它将继续赋能更多工业领域，推动智能制造发展。
