光纤激光焊接机自动化生产线设计方案详解

随着制造业向智能化、自动化方向快速发展，光纤激光焊接技术因其高效率、高精度和低热影响等优势，被广泛应用于汽车、航空航天、电子及医疗器械等领域。光纤激光焊接机自动化生产线整合了激光焊接技术、机器人控制、传感检测和信息化管理，实现了焊接过程的全自动化。以下是对该生产线设计方案的详细解析。

一、生产线总体设计目标

自动化生产线设计的主要目标包括：

1.提高生产效率：通过自动化上下料、焊接及检测，减少人工干预，缩短生产周期。

2.保证焊接质量：采用高精度激光焊接头和实时监控系统，确保焊缝均匀、牢固。

3.降低运营成本：减少人工成本及材料浪费，提高设备利用率。

彩运网cy1234.灵活适配多品种生产：通过模块化设计，支持不同规格工件的快速切换。

5.实现数据可追溯：集成MES（制造执行系统），记录焊接参数及质量数据。

二、核心组成部分

1.光纤激光焊接系统

彩运网cy123-激光器：采用500W至6000W光纤激光器，根据工件材质（如不锈钢、铝合金）和厚度选择功率。

-焊接头：配备振镜或复合焊接头，实现高速、多角度焊接，并集成CCD视觉定位，补偿工件装配误差。

-冷却系统：水冷机保障激光器长时间稳定运行。

2.自动化上下料系统

彩运网cy123-机器人单元：使用六轴工业机器人（如发那科、库卡）进行工件抓取、定位及搬运。

-传送机构：滚筒或皮带传送线配合定位夹具，实现工件自动流转。

-料库设计：立体料仓或旋转料盘，支持批量工件供应。

3.工装与夹具系统

-柔性夹具：模块化设计，通过气动或电动切换，适应不同形状工件。

-定位精度：夹具重复定位误差≤±0.1mm，确保焊接一致性。

4.传感与检测系统

-实时监控：采用红外热像仪或光电传感器监测焊接熔池状态，结合PLC（可编程逻辑控制器）动态调整参数。

彩运网cy123-焊缝跟踪：激光位移传感器实时修正焊接路径。

-质量检测：在线视觉检测系统识别焊缝缺陷（如气孔、咬边），不良品自动分拣。

5.中央控制系统

彩运网cy123-工业计算机：集成HMI（人机界面），实现一键启停、参数设置及故障诊断。

彩运网cy123-通信网络：通过PROFINET或EtherCAT协议连接机器人、激光器及传感器。

-数据管理：MES系统记录焊接电流、速度等参数，生成生产报表和质量分析。

三、工作流程

1.上料：机器人从料库抓取工件，放置于传送带。

彩运网cy1232.定位：夹具夹紧工件，视觉系统校准位置。

彩运网cy1233.焊接：激光焊接头按预设路径作业，传感器实时调整参数。

4.检测：在线视觉系统进行焊缝质量判定。

5.下料：机器人将成品移载至出口料道，不良品分离。

四、关键技术优势

彩运网cy123-高精度焊接：激光光束直径0.1mm以下，适用于微细焊接。

-节能环保：电光转换效率>30%，能耗仅为传统焊接的1/3。

-自适应能力：通过AI算法优化焊接参数，应对材料厚度波动。

-远程运维：支持物联网接入，实现远程监控与预测性维护。

五、应用场景示例

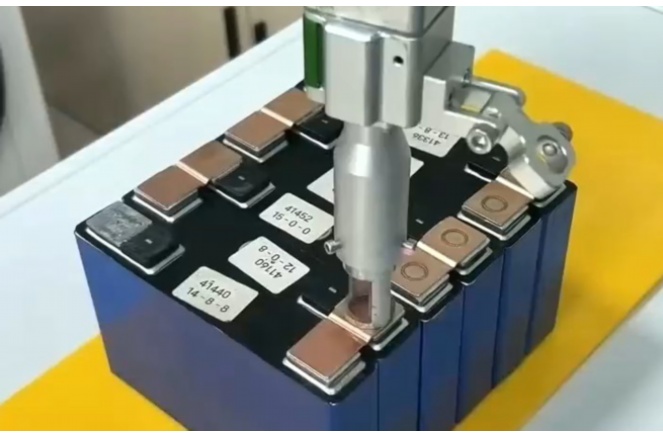

-汽车零部件：电池托盘、车门铰链的拼接焊接。

彩运网cy123-电子元器件：传感器外壳密封焊接。

-航空航天：发动机叶片修复与轻量化结构焊接。

FAQ（常见问题解答）

1.光纤激光焊接与传统电弧焊相比有何优势？

彩运网cy123答：光纤激光焊接能量集中，热影响区小，变形量低，速度提高3-5倍，且无需焊材，尤其适合高反射材料（如铝、铜）的精密加工。

2.自动化生产线如何适应不同尺寸的工件？

答：通过模块化夹具和机器人可编程路径，配合视觉识别系统，可在10分钟内完成夹具切换与参数调整，实现柔性生产。

3.焊接过程中如何保证质量稳定性？

答：采用闭环控制系统，实时监测温度、熔深等参数，结合AI算法动态修正功率与速度，缺陷率可控制在0.5%以下。

4.生产线的维护周期和成本如何？

彩运网cy123答：激光器寿命约10万小时，日常仅需清洁光学镜片与冷却系统，年度维护成本约占设备总值的2%-3%。

5.生产线是否支持数据追溯与分析？

彩运网cy123答：是的，通过MES系统记录每件工件的焊接参数、操作员信息及质检结果，支持二维码绑定，实现全生命周期追溯。

结语

彩运网cy123光纤激光焊接机自动化生产线通过高度集成化与智能化设计，显著提升了焊接效率与质量，同时降低了对人力的依赖。随着激光技术与自适应控制的进一步发展，此类生产线将在高端制造领域发挥更核心的作用，为企业实现“工业4.0”升级提供关键技术支撑。
