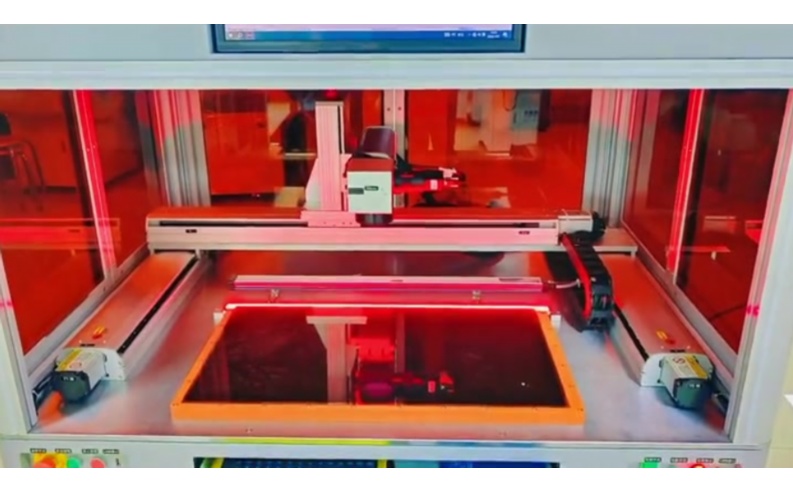

液晶划线机CCD视觉校准与运动控制系统整合

液晶划线机是液晶显示器（LCD）制造过程中的关键设备，主要用于在玻璃基板上精确绘制电路图案，以定义像素结构和电路连接。随着显示技术向高分辨率、大尺寸和柔性化方向发展，传统划线机依赖的机械定位方式已难以满足亚微米级精度的要求。机械误差、热膨胀和振动等因素常导致划线偏差，影响产品良率。为此，引入CCD视觉校准与运动控制系统的整合成为提升划线精度和效率的核心解决方案。

本文将详细探讨CCD视觉校准的原理、运动控制系统的工作机制，以及两者如何协同整合，以实现高精度、自动化的液晶划线过程。

彩运网cy123CCD视觉校准的原理与应用

CCD（Charge-CoupledDevice）视觉系统基于图像传感器技术，通过捕获划线区域的图像，并利用图像处理算法识别标记点或图案位置，实现实时定位和校准。在液晶划线机中，CCD视觉校准主要包括相机标定、图像畸变校正和坐标转换三个步骤。首先，相机标定通过使用标准参照物（如棋盘格）确定相机的内参（如焦距和畸变系数）和外参（如位置和方向），从而建立图像坐标与机械坐标的准确映射关系。其次，图像处理算法对捕获的图像进行去噪、增强和特征提取，以消除光照变化、灰尘干扰等因素的影响。最后，坐标转换将视觉数据转换为运动控制系统可识别的指令，确保划线头能精准对准目标位置。

CCD视觉校准的优势在于其非接触性和高精度。例如，在划线过程中，系统可实时检测图案偏移，并通过反馈机制动态调整，将误差控制在微米级别。这不仅减少了人为干预，还显著提高了重复定位精度和生产一致性。然而，视觉校准也面临挑战，如实时处理延迟、环境噪声干扰以及算法复杂度高。为解决这些问题，通常采用高性能图像处理器和优化算法，例如基于深度学习的图像识别技术，以提升系统的鲁棒性和响应速度。

彩运网cy123运动控制系统的工作机制

彩运网cy123运动控制系统是液晶划线机的执行核心，负责驱动划线头和相关机构实现精确的直线或曲线运动。该系统通常由控制器、驱动器、执行器（如伺服电机或线性电机）和反馈装置（如编码器）组成。在划线过程中，运动控制器根据预设的轨迹参数（如速度、加速度和路径）生成控制信号，驱动电机带动划线头移动，同时通过编码器实时监测位置和速度，形成闭环控制以确保运动平稳和准确。

在液晶划线应用中，运动控制系统需满足高速、高加速度的要求，以避免划伤脆弱的玻璃基板。例如，在绘制高分辨率图案时，系统需在毫秒级内完成精确定位，这对控制器的计算能力和驱动器的动态响应提出了极高要求。整合CCD视觉系统后，运动控制不再局限于预设路径，而是能根据视觉反馈实时调整。例如，当CCD检测到因热变形导致的图案偏移时，运动控制器会立即修正运动指令，补偿误差，从而维持划线的一致性。这种动态调整能力大幅提升了设备对复杂环境的适应性，尤其在多品种、小批量生产中体现出色。

整合方法与系统架构

彩运网cy123整合CCD视觉校准与运动控制系统涉及硬件接口、软件算法和通信协议的协同设计。典型的系统架构包括视觉传感器、图像处理单元、运动控制器和执行器，通过高速数据总线（如EtherCAT或PROFINET）连接，实现低延迟通信。数据流通常遵循以下步骤：CCD视觉系统捕获划线区域的图像；图像处理单元提取特征并计算位置偏差；偏差数据发送至运动控制器；控制器根据这些数据调整运动参数；最终，执行器实现修正后的划线动作。

在软件层面，整合依赖于实时操作系统（RTOS）和定制化控制算法。例如，采用PID（比例-积分-微分）控制或模型预测控制（MPC）来优化响应速度与稳定性。此外，系统常集成人机界面（HMI），方便操作员监控和调整参数。整合的关键在于确保视觉与运动系统的同步性：任何延迟都可能导致划线误差。因此，通过仿真和实验调试，优化系统带宽和采样频率至关重要。实际应用中，这种整合已使液晶划线机实现亚微米级精度，生产良率提升20%以上，同时降低了维护成本。

结论

CCD视觉校准与运动控制系统的整合，为液晶划线机带来了革命性的进步，不仅提升了划线精度和效率，还增强了设备对复杂生产环境的适应性。这种整合体现了工业自动化向智能化发展的趋势，通过实时数据交互和闭环控制，减少了人为错误和机械局限。未来，随着人工智能和物联网技术的融合，智能划线系统将进一步优化，支持柔性显示和微LED等新兴技术，推动显示制造业向更高水平迈进。企业应积极采纳此类整合方案，以应对日益激烈的市场竞争和技术挑战。

彩运网cy123常见问题解答（FAQ）

1.问：什么是液晶划线机？它在LCD制造中起什么作用？

答：液晶划线机是用于液晶显示器（LCD）制造的专业设备，通过在玻璃基板上精确绘制电路图案，定义像素结构和电路连接。它在生产过程中确保图案的准确对齐，直接影响显示器的分辨率和质量。传统划线机依赖机械定位，而现代设备则整合视觉和运动控制系统以提升精度。

2.问：为什么在液晶划线机中需要CCD视觉校准？

答：CCD视觉校准通过图像识别技术实时检测和补偿划线过程中的误差，如机械偏差或热变形。这提高了定位精度，减少废品率，并实现自动化调整。相比纯机械方式，视觉校准能适应多变的生产环境，确保高一致性。

彩运网cy1233.问：运动控制系统在液晶划线机中扮演什么角色？

答：运动控制系统控制划线头的移动，实现精确的轨迹运动，包括速度、加速度和路径控制。它通过反馈装置（如编码器）确保运动平稳，避免划伤基板。整合视觉系统后，它能实时修正偏差，提升整体性能和可靠性。

4.问：整合CCD视觉校准与运动控制系统有哪些主要好处？

彩运网cy123答：整合后，系统能实现闭环控制，自动补偿误差，提高划线精度至亚微米级；同时，提升生产效率和自动化水平，减少人工干预。此外，它增强了设备灵活性，适用于多品种生产，并降低了长期运营成本。

5.问：在整合过程中，常见的挑战有哪些？如何解决？

彩运网cy123答：常见挑战包括视觉与运动系统的同步问题、实时数据处理延迟以及环境干扰（如振动和光照变化）。解决方法包括选用高速通信协议（如EtherCAT）、优化图像处理算法、进行系统仿真调试，以及采用防护措施减少外部影响。通过持续测试和升级，可以克服这些挑战，确保系统稳定运行。

通过以上分析与解答，我们可以看到，液晶划线机CCD视觉校准与运动控制系统的整合不仅是技术进步的体现，更是提升制造业竞争力的关键。如果您有更多具体问题，欢迎进一步探讨！
