硅片编码打标设备：半导体制造的“身份赋予者”

在精密至纳米级别的半导体制造世界中，每一片硅片都承载着未来芯片的雏形。从单晶硅棒上被切割下来，到经过数百道复杂工序最终成为集成电路，硅片需要在庞大的工厂中流转数周甚至数月。在这个过程中，如何精准地识别、追踪和管理每一片硅片，确保其工艺历史、性能参数与最终产品一一对应，成为关乎良率与成本的核心问题。而解决这一问题的关键，正是硅片编码打标设备——它如同一位严谨的“身份赋予者”，在硅片旅程的起点，为其烙上独一无二的终身印记。

一、设备概述与技术原理

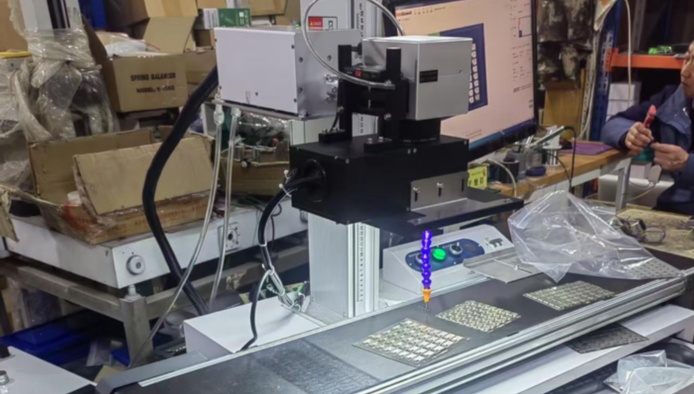

硅片编码打标设备是一种集成了精密机械、自动化控制、机器视觉和激光技术的尖端装备。其主要功能是在硅片的特定区域（通常是边缘或指定空白区域）永久性地刻印上一串由字母和数字组成的唯一编码，即硅片ID。

彩运网cy123目前，主流的打标技术是激光打标。其工作原理是：由高能量的激光束聚焦在硅片表面，在极短的时间内（纳秒、皮秒甚至飞秒量级）使材料瞬间气化或发生化学物理变化，从而形成微小的、肉眼可见或机器可读的凹坑或标记。相较于早期的墨水喷印或机械刻划，激光打标具有无可比拟的优势：

非接触式加工：避免了对硅片造成物理应力或污染，保证了硅片的完整性。

永久性强：标记与硅片本体融为一体，能耐受后续高温、腐蚀性化学试剂清洗等苛刻工艺环节，不会脱落或模糊。

彩运网cy123精度高、速度快：现代激光器可以实现微米级别的精细标记，单片打标时间仅需数秒，满足生产线的高节拍需求。

彩运网cy123灵活性好：通过软件即可轻松变更编码内容、格式和位置，适应不同客户和工艺的要求。

二、核心组成部分与工作流程

一台完整的硅片编码打标系统通常包含以下几个核心模块：

1.上料与传输单元：通常与自动化物料搬运系统（AMHS）对接，自动接收来自上一工序的硅片盒（FOUP），并利用机械手将硅片精准地拾取并放置在打标工位。

彩运网cy1232.精密定位与对焦系统：通过高精度电机、光栅尺和视觉相机，实现对硅片位置的精确定位，并确保激光焦点始终落在硅片表面的最佳位置。

3.激光器与光学系统：这是设备的心脏。根据硅片材质和标记要求，可选择光纤激光器、绿光激光器或紫外激光器等。光学系统负责将激光束引导、扩束并聚焦。

4.机器视觉系统：在打标前，视觉系统会先拍照识别硅片上的notch（缺口）或flat（平边）进行预对齐；打标后，再进行读码验证（OCR/OCV），确保编码清晰、正确，并将结果反馈给上位管理系统。

5.控制系统与软件：集成式的工控机与专业软件负责协调所有硬件动作，管理编码数据库，生成打标指令，并记录每一片硅片的打标日志，实现全流程可追溯。

其标准工作流程为：上料→定位对齐→激光打标→读码验证→下料/分类。

三、编码的重要性与深远影响

这串看似简单的编码，是整个半导体智能制造和数据追溯体系的基石。

实现全流程追溯：在每一道工艺设备上，都会通过读码器读取硅片ID，并将该工序的工艺参数（如温度、时间、膜厚等）与该ID绑定。一旦最终测试发现某颗芯片存在缺陷，可以通过其对应的硅片ID反向追溯至问题发生的具体工序和时间点，极大地加速了问题分析与良率提升。

彩运网cy123提升生产柔性：在“小批量、多品种”的先进制造模式下，不同规格的硅片可以在同一条产线上混合流动。系统通过识别编码，自动调用对应的工艺配方，实现柔性化生产。

彩运网cy123保障数据完整性：它为制造执行系统（MES）提供了最基础的数据单元，使得生产管理、库存控制、质量分析都建立在准确、唯一的实物标识之上。

四、技术发展趋势

随着芯片制程不断微缩，对打标技术也提出了更高要求：

更低的损伤：研发热影响区更小的超快激光（皮秒、飞秒激光），在实现高对比度标记的同时，最大限度地减少对硅片晶格结构的损伤，避免对边缘区域的电路性能造成潜在影响。

彩运网cy123更高的集成度：设备正朝着与计量检测设备（如膜厚测量、缺陷检测）一体化的方向发展，在一个工位完成多项任务，节省空间与时间。

更智能的软件：结合人工智能（AI）算法，实现对标记质量的自动判定、预测性维护以及对编码内容的智能优化。

结语

彩运网cy123硅片编码打标设备，虽不直接参与芯片的功能制造，却是现代半导体工厂不可或缺的“神经末梢”与“身份管家”。它以其精密的笔触，为每一片硅片赋予了独一无二的身份，串联起从硅片到芯片的每一个数据节点，为提升良率、保障质量、实现智能化制造奠定了坚实的地基。在迈向更高制程与更智能未来的道路上，这门“在方寸之间铭刻身份”的艺术，将继续扮演着至关重要的角色。
