激光划片机和晶圆划片机有什么区别

在半导体制造及微电子封装领域中，“划片”是芯片从晶圆上分离的关键工艺步骤。随着工艺精度的不断提升，划片技术也经历了从传统机械刀轮切割，到如今高精度激光划片的技术演进。本文将全面分析激光划片机与晶圆划片机的区别，帮助企业根据应用需求做出合理选择。

一、定义及原理解析

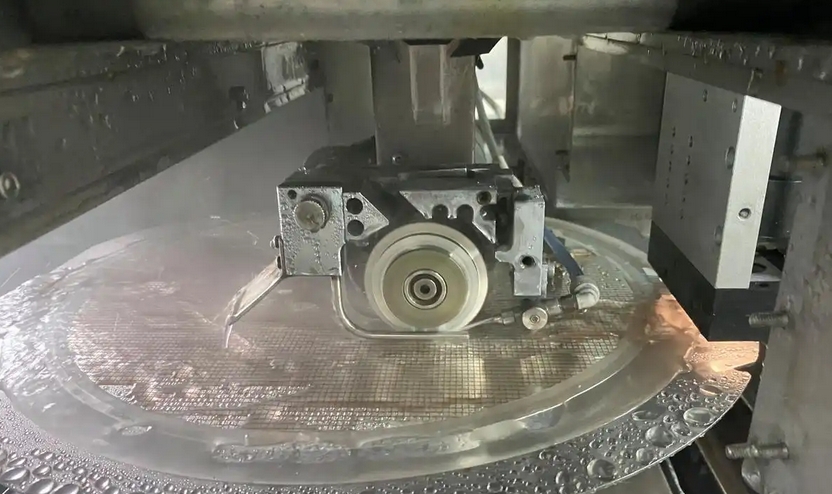

1. 晶圆划片机（机械式划片机）

晶圆划片机主要采用金刚石刀轮（Blade）对晶圆进行切割，其操作过程包括对准晶圆图案的街道线，然后通过高速旋转的刀轮沿划片线切割晶圆，最终实现芯片分离。

核心原理：
刀轮在晶圆上形成物理切割，通过水冷与减震控制，防止晶圆崩边与颗粒污染。

2. 激光划片机

激光划片机则采用高能激光束（通常为紫外、绿光或红外激光）聚焦于晶圆表面，通过激光的高温融化或气化作用实现非接触式切割。

核心原理：
激光能量聚焦在极小区域，通过局部加热或爆破，实现高精度划片，适合对高硬脆材料或薄片结构的无损切割。

二、激光划片机与晶圆划片机的核心区别

对比维度	晶圆划片机（机械）	激光划片机（非接触）
切割方式	物理切割（刀轮）	能量切割（激光）
应力与热影响	存在较大机械应力与微振动	热影响区小，无机械应力
适用材料	硅、玻璃等标准晶圆	玻璃、陶瓷、蓝宝石、复合材料等
精度与边缘质量	容易崩边、碎裂	精细，边缘整齐光滑
成本	设备成本相对较低	初期投入高，但良率更优
刀片更换与耗材	刀轮需定期更换	无需刀轮，维护简单
切割厚度	厚晶圆适配性强	薄晶圆和柔性基材优势明显

三、应用场景对比

晶圆划片机常见应用：

* 传统硅基芯片生产
* 标准IC晶圆切割
* 成本敏感型项目

激光划片机常见应用：

* 高端功率器件（SiC、GaN晶圆）
* MicroLED、MEMS器件切割
* 柔性显示、摄像头模组、玻璃盖板等异形结构划片

四、高频问题答疑专区

1. 激光划片机和晶圆划片机哪个好？

这个问题并无绝对答案，取决于应用场景：

* 若您主要加工标准硅片、批量化需求大、对成本敏感，则传统晶圆划片机依然具有优势；
* 若您面向高附加值产品、对边缘质量、良率、无损要求高，如MEMS或先进封装，则激光划片机更具竞争力。

建议：企业可根据产品材质、尺寸厚度、切割精度、生产良率和成本预算综合评估。

2. 激光划片机参数怎么设定？

激光划片机的切割质量很大程度上依赖参数设定的合理性，主要参数包括：

* 激光类型与波长：常见有紫外（355nm）、绿光（532nm）、红外（1064nm），紫外适用于微米级高精度切割；
* 功率（W）：根据材料厚度与硬度设置，一般为3W\~15W；
* 扫描速度（mm/s）：影响切割速度与烧蚀程度；
* 脉冲频率（KHz）：调整激光点的密度；
* 焦距与聚焦光斑大小：需结合显微镜系统调试；
* 辅助气体（氮气、氧气）：防止烧边、冷却激光热效应。

通常设备厂家会提供针对不同材料的参数模板，客户需在此基础上进行精调。

3. 固晶机和贴片机的区别？

固晶机和贴片机虽都用于电子元器件的组装，但作用、工艺流程及对象完全不同。

项目	固晶机	贴片机
主要功能	将晶粒（Die）固接到基板或引线框上	将SMT器件贴装到PCB焊盘上
应用环节	半导体封装前道工艺	SMT表面贴装工艺
精度要求	高，需在显微视觉下操作	高速贴装，但容差略大
材料对象	硅片Die、裸芯片等	电阻、电容、IC、LED、BGA等
典型设备品牌	ASM、ESEC、长川、博特精密	富士、雅马哈、松下、JUKI等

总结：固晶机是半导体封装前道核心设备，而贴片机属于电子装配阶段的设备，两个系统相辅相成。

五、结语：如何选型？

若你是传统晶圆厂或功率器件企业，建议：

* 标准芯片加工 → 选用晶圆划片机；
* 非硅高端材料、异形切割 → 选择激光划片机更合适；
* 若有客户定制化需求、需要高精度与无尘作业，激光方案在未来更具发展潜力。

随着智能制造的趋势，激光划片技术将逐步替代部分机械划片机市场，特别是在高可靠性与高附加值微电子行业中，成为设备升级的重要方向。

如需进一步了解激光划片解决方案或设备参数配置，推荐关注博特精密等专业厂商，他们在多类型材料切割、自动上下料、视觉定位控制等方面拥有成熟解决方案和技术支持。

如需提供定制选型建议，也可留言具体需求，我可以为您匹配详细方案。
