激光划线后表面检测与AOI的协同配合方法

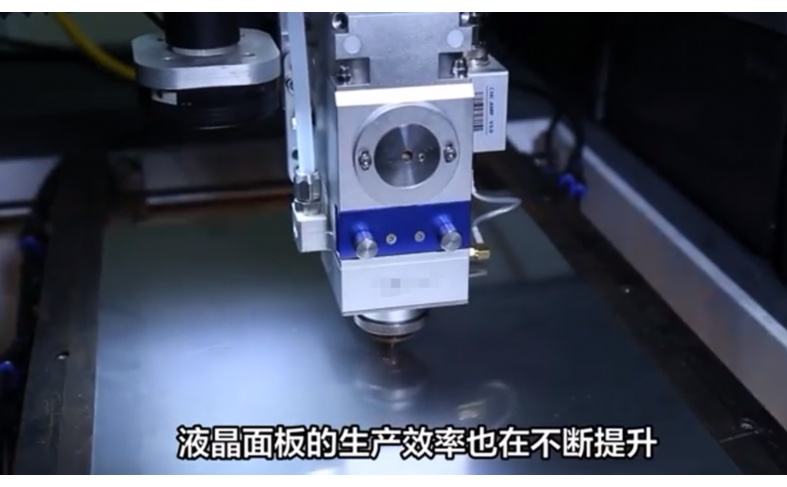

彩运网cy123在现代精密制造业中，激光划线技术因其高精度、非接触、灵活性好等优点，被广泛应用于半导体、PCB（印制电路板）、玻璃、金属及塑料等材料的标记、切割引导和产品追溯。然而，激光划线工艺的质量直接影响到后续工序的成败和最终产品的可靠性。因此，对划线后的表面进行快速、精准的检测至关重要。

彩运网cy123传统的人工检测方式效率低下、主观性强且易疲劳，而自动光学检测（AOI）技术的引入，为这一环节带来了革命性的改变。本文将深入探讨激光划线后的表面检测如何与AOI系统高效配合，形成一套完整的质量控制闭环。

一、激光划线表面检测的核心挑战

彩运网cy123在讨论配合方法前，首先需明确激光划线后表面可能存在的缺陷，这些缺陷是AOI系统需要识别的目标：

彩运网cy1231.几何尺寸缺陷：线宽、线距、划线深度不均匀或超出公差。

2.形态缺陷：划线边缘毛糙、崩边、烧灼过度、划线不连续（断线）。

彩运网cy1233.内容缺陷：标记的字符、二维码、条形码内容错误、扭曲、模糊，导致无法读取或误读。

4.位置精度缺陷：划线或标记相对于工件基准点的位置发生偏移。

彩运网cy1235.材料损伤：因激光参数不当导致的材料裂纹、变形、熔融物飞溅等。

这些缺陷的多样性和微观性，对检测系统的分辨率、稳定性和智能算法提出了极高要求。

二、AOI在激光划线检测中的关键技术要素

彩运网cy123AOI系统通过光学成像、图像处理和决策判断来完成检测任务。在激光划线应用中，其核心要素包括：

1.高分辨率成像系统：

彩运网cy123相机：通常选用高分辨率的CCD或CMOS面阵相机，以确保能清晰捕捉划线的微观细节。对于需要测量深度的应用，可选用3D激光轮廓仪或共聚焦传感器与2D视觉相结合。

镜头：选用远心镜头可以消除透视误差，保证测量的准确性，尤其在工件存在高度波动时尤为重要。

照明：照明是AOI的灵魂。针对不同的划线材质和背景，需采用不同的照明方式：

暗场照明：突出表面划痕、凹凸不平的缺陷，适合检测边缘崩边和毛刺。

亮场照明：用于获取清晰的表面轮廓和字符信息。

彩运网cy123同轴光照明：能消除反光，清晰地表现划线的本身形状。

彩运网cy1232.强大的图像处理算法：

预处理：包括灰度化、滤波、二值化等，用于增强图像对比度，抑制噪声。

定位与对准：通过模板匹配（PatternMatching）或Blob分析，精确找到工件和划线的位置，补偿因上料偏差带来的位置误差。

测量与计量：精确测量划线的宽度、长度、角度、圆度等几何参数。

OCR/OCV：光学字符识别与验证，用于读取和核对标记的字符、日期、批次号等信息。

缺陷检测算法：利用边缘检测、轮廓对比、灰度统计等方法，识别断线、毛边、污点等异常。

三、激光划线检测与AOI的协同配合流程与方法

二者的配合并非简单的先后顺序，而是一个动态的、信息互通的全流程协作。

1.检测方案的前期协同设计

彩运网cy123在工艺设计阶段，激光划线工程师就应与AOI工程师共同协作。

彩运网cy123可检测性设计：设计划线图案时，需考虑AOI的识别能力。例如，避免使用极易与背景混淆的颜色或材质，为二维码预留足够的安静区，确保特征点易于被模板匹配捕获。

基准点设置：在工件上设计明确、稳定、不易磨损的基准点（FiducialMark），供AOI系统进行精确定位。

质量标准统一：共同制定明确的、量化的检测标准，如线宽公差±5μm，二维码等级需达到C级以上等，并将这些标准转化为AOI系统的判定参数。

彩运网cy1232.在线检测的实时配合

彩运网cy123在产线上，激光划线设备与AOI系统通常集成在同一个自动化单元中。

流程：上料→激光划线→AOI在线检测→分拣/流至下道工序。

信息流：当AOI检测到缺陷时，系统会立即做出响应：

彩运网cy123实时报警：声光报警，通知操作员。

彩运网cy123数据记录与追溯：将缺陷图像、类型、位置、发生时间等信息存入数据库，并与工件的序列号绑定，实现全生命周期质量追溯。

彩运网cy123闭环控制：将缺陷信息反馈给激光划线系统或前端的机械手。例如，连续出现多个相同位置的划线偏移缺陷，系统可判断可能是夹具松动，并自动停机报修。这是最高层次的配合，能实现真正的智能制造。

彩运网cy1233.离线分析与工艺优化

彩运网cy123AOI系统积累的海量检测数据是宝贵的财富。

统计分析：通过SPC（统计过程控制）工具，分析划线缺陷的类型分布、时间趋势、设备相关性等。

根源分析：如果发现特定时间段内“划线过深”缺陷增多，可以回溯到该时间段内激光器的功率参数是否发生了漂移。

彩运网cy123工艺参数优化：基于数据分析结果，反向指导激光划线工艺的优化。例如，调整激光的功率、速度、频率等参数，从源头上减少缺陷的产生。

四、实施效益

彩运网cy123通过激光划线与AOI的深度配合，企业可以获得：

彩运网cy123100%全检替代抽检：大幅提升产品质量水平。

极高的检测效率：检测速度远超人眼，满足高速产线节拍。

彩运网cy123客观一致的评价标准：消除人为因素干扰，保证判定的公正性。

彩运网cy123数字化质量档案：为产品追溯和持续改进提供数据支撑。

彩运网cy123降低综合成本：减少返工、报废和客户投诉，长期来看显著降低成本。

结论

彩运网cy123激光划线后的表面检测与AOI的配合，是现代精密制造迈向自动化、智能化不可或缺的一环。它不仅仅是“检测”这一个孤立动作，而是贯穿于产品设计、生产执行和质量管理的全过程。通过精心的系统设计、合适的硬件选型和强大的软件算法，两者可以深度融合，形成一个能够自我感知、自我决策、自我优化的智能生产单元，最终为企业打造坚固的质量壁垒和核心竞争力。

FAQ（常见问题解答）

1.问：对于透明或高反光材料（如玻璃、镜面金属）上的激光划线，AOI检测难度很大，有什么解决方案？

答：这确实是常见挑战。解决方案主要集中在照明和光学技术上：

使用偏振光照明：可以有效地抑制特定角度的反光。

彩运网cy123采用低角度照明或暗场照明：使平滑的背景呈现暗色，而划线的凹凸部分因散射光而变亮，从而形成高对比度图像。

更换检测视角：尝试从侧面或其他非垂直角度进行成像，避开正反射光路。

彩运网cy123使用特定波长的光源：有时使用红外或紫外等非可见光光源，可以绕过材料表面的强烈反光特性。

彩运网cy123采用3D检测：使用激光轮廓仪直接测量划线的深度轮廓，完全不受表面颜色和反光影响。

2.问：如何设定AOI检测的判定标准（容差），以避免误判和漏判？

答：设定容差是一个平衡过程，建议遵循以下步骤：

彩运网cy123收集样本：收集足够数量的“良品”和典型的“不良品”样本。

彩运网cy123测量与分析：用AOI系统测量大量良品，计算其关键尺寸（如线宽）的平均值和标准偏差，根据6σ原则初步设定容差范围。

测试与验证：用初步设定的标准去测试已知的良品和不良品库，观察误判（将良品判为不良）和漏判（将不良品判为良品）的比例。

持续优化：根据测试结果微调容差。通常，在项目初期可以适当放宽标准以减少误判，待系统稳定后再逐步收紧，以逼近“零缺陷”目标。利用AOI软件的ROC曲线分析功能，可以科学地找到最佳阈值点。

3.问：激光划线会产生烟尘残留，这会影响AOI检测结果吗？如何解决？

答：会。烟尘附着在划线表面或镜头/照明系统上，会导致图像模糊、对比度下降，引发误判。

彩运网cy123物理清除：在激光加工头附近集成吹气装置，在划线同时吹走大部分烟尘。在镜头前加装保护镜并定期清洁。

工艺优化：调整激光参数（如采用高峰值功率的脉冲模式），减少碳化物的产生。

算法补偿：在图像处理中，使用更鲁棒的图像预处理算法（如形态学开运算）来消除微小噪点，或者训练深度学习模型，使其能够区分真实的划线缺陷和烟尘干扰。

4.问：将AOI系统集成到现有激光划线产线中，需要考虑哪些关键因素？

答：主要考虑以下几点：

空间与节拍：评估产线是否有足够空间安装AOI工位，以及AOI的检测时间是否满足产线的整体生产节拍。

通信接口：确保激光设备、AOI系统和上位机（如MES）之间有兼容的通信接口（如TCP/IP,RS232,Profinet等），以实现数据交互和联动控制。

彩运网cy123机械兼容性：设计可靠的治具和传输机构，保证工件在到达AOI工位时定位精准，与激光加工时保持一致。

彩运网cy123人员培训：培训操作和维护人员，使其能熟练使用AOI软件进行程序编辑、参数调整和日常维护。

彩运网cy1235.问：2DAOI和3DAOI在激光划线检测中如何选择？

彩运网cy123答：选择取决于检测需求：

首选2DAOI：如果检测目标主要是划线的平面几何特征（如线宽、位置、字符内容、二维码可读性、断线、边缘毛刺），2DAOI已经完全足够，且成本更低、速度更快。

选用3DAOI：如果工艺要求必须监控划线的深度、截面形状（如是否为V型或U型），或者划线深度的一致性至关重要（如在半导体中的隐切应用），或者工件表面高度起伏很大导致2D成像不稳定，那么就需要选择基于激光轮廓仪或结构光的3DAOI。3D检测能提供高度、体积等更丰富的信息，但通常成本和数据处理复杂度更高。在很多应用中，采用2D+3D的混合方案是性价比最高的选择。
